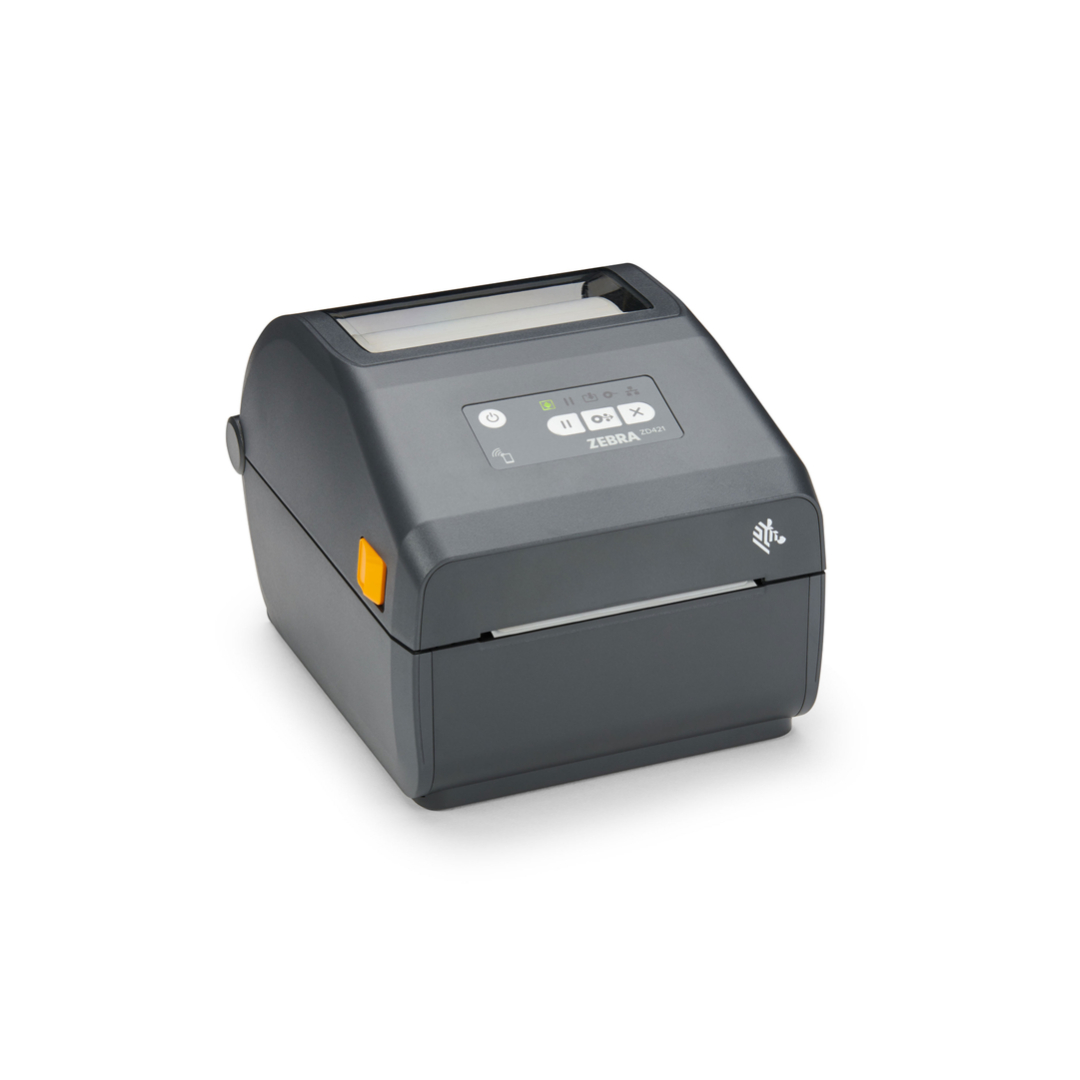

ZD421 / ZD421C 프린터 제품 특성
모든 것이 쉬워집니다
ZD421은 새롭고 보다 직관적인 사용자 인터페이스, 강력한 아키텍처, 현장에서 업그레이드 가능한 무선 키트 등 다른 제품과 차별화되는 새로운 고급 기능을 제공합니다. 또한 새로운 미디어 가이드와 미디어 취급 설계를 채택하고 있어 일상적인 업무가
훨씬 더 쉬워집니다.
적합한 모든 기능을 포함합니다
감열식, 열전사, 의료용 및 리본 카트리지 모델로 제공되는 ZD421은 다양한 애플리케이션 요구 사항을 충족합니다. 모든 ZD421은 USB 및 USB 호스트를 기본적으로 지원하며, 고속 802.11ac Wi-Fi 및 Bluetooth 4.1과 함께 이더넷, 시리얼 및
듀얼 무선 라디오를 옵션으로 제공합니다.
미래의 기술에 대비
ZD421은 첨단 기술을 처리하기 적합하도록 설계되었습니다. 혁신적인 아키텍처를 채택해 미래의 프린트에 파워를 더할 수 있도록 설계되었습니다. ZD420 시리즈보다 30% 더
강력하며 GK 시리즈보다는 700%나 더 강력합니다.
ZD421 / ZD421C 프린터 세부사양
표준기능
| 인쇄 방식 | 열전사 또는 감열식 |
|---|---|
| 프로그래밍 언어 | ZPL 및 EPL |
| 사용자 인터페이스 | 5개 상태 아이콘, 3-버튼 사용자 인터페이스 |
| 연결 | USB 2.0, USB Host
BLE(Bluetooth Low Energy 5)를 통한 안드로이드 및 iOS용 프린터 설정 모바일 앱 연결 ※ BLE는 Zebra 프린터 설정 모바일 앱하고만 사용할 수 있습니다 |
| 실시간 클럭 | 있음 (RTC) |
| 미디어 로딩 | 간편한 미디어 로딩을 위한 OpenACCESS™ |
| 프레임 구조 | 이중 벽 프레임 구조 |
| 인증 | ENERGY STAR® 인증 |
| 소프트웨어 | ZebraDesigner 에센셜 — 간편한 무료 라벨 디자인 도구
다운로드 : www.zebra.com/zebradesigner PDF Direct 지원 |
| 제품 보증 | 2년 표준 보증 |
물리적 특성
| 크기 | 감열식
8.69인치(가로) × 6.98인치(세로) × 5.93인치(높이) 220.8밀리미터(가로) × 177.5밀리미터(세로) × 150.7밀리미터(높이) 열전사 롤 10.5인치(가로) × 8.0인치(세로) × 7.44인치(높이) 267밀리미터(가로) × 202밀리미터(세로) × 189밀리미터(높이) 열전사 카트리지 10.0인치(가로) × 8.0인치(세로) × 7.0인치(높이) 254밀리미터(가로) × 202밀리미터(세로) × 177밀리미터(높이) |
|---|---|
| 무게 | 감열식 : 2.98파운드 / 1.35킬로그램
열전사 롤 : 4.52파운드 / 2.05킬로그램 열전사 카트리지 : 5.0파운드 / 2.3킬로그램 |
프린터 사양
| 운영 체제 | Link-OS® |
|---|---|
| 해상도 | 203 dpi / 밀리미터당 8도트
300 dpi / 밀리미터당 12도트 (옵션) |
| 메모리 | 512 MB 플래시 / 256 MB SDRAM
64 MB 사용자 사용 가능 비휘발성 메모리 8 MB 사용자 사용 가능 SDRAM |
| 최대 인쇄 폭 | 4.09인치 / 104밀리미터 (203 dpi)
4.27인치 / 108밀리미터 (300 dpi) 카트리지 : 4.09인치 / 104밀리미터 (203 및 300 dpi) |
| 최대 인쇄 속도 | 6인치 / 152밀리미터/s (203 dpi)
4인치 / 102밀리미터/s (300 dpi) |
| 미디어 센서 | 전폭, 착탈식 반사형/블랙 마크 센서 및 다중 위치 투과형/갭 센서 |
| 펌웨어 | ZPL II, EPL 2, XML, ZBI, PDF Direct |
미디어 특성
| 라벨 길이 | 최대 : 39.0인치 / 991밀리미터
최소 : 0.25인치 / 6.4밀리미터 |
|---|---|
| 미디어 너비 | 감열식 : 0.585인치 / 15밀리미터 ~ 4.25인치 / 108밀리미터
열전사 롤 : 0.585인치 / 15밀리미터 ~ 4.41인치 / 112밀리미터 열전사 카트리지 : 0.585인치 / 15밀리미터 ~ 4.65인치 / 118밀리미터 |
| 미디어 롤 크기 | 최대 외경 : 5.00인치 / 127밀리미터
코어 내경 : 0.5인치(12.7밀리미터) 및 1.0인치(25.4밀리미터) 표준, 1.5인치(38.1밀리미터), 2.0인치(50.8밀리미터) 및 3.0인치(76.2밀리미터) (선택 사양인 어댑터 사용) |
| 미디어 두께 | 최소 0.003인치(0.08밀리미터) ~ 최대 0.0075인치(0.19밀리미터) |
| 미디어 유형 | 롤패드 또는 팬폴드, 다이컷 또는 연속(블랙 마크 포함 또는 제외), 태그 스톡, 연속 영수증 용지, 손목 밴드 |
리본 특성
| 리본 외경 | 2.6인치 / 66밀리미터 (300미터)
1.34인치 / 34밀리미터 (74미터) |
|---|---|
| 리본 표준 길이 | 롤: 984피트(300미터), 243피트(74미터)
카트리지: 243피트(74미터) |
| 리본 비율 | 1:4 (리본:미디어) (300미터)
1:1 (리본:미디어) (74미터) |
| 리본 너비 | 롤 : 1.33인치 / 33.8밀리미터 ~ 4.3인치 / 109.2밀리미터
카트리지 : 4.3인치 / 109.2밀리미터 |
| 리본 코어 I.D. | 300미터 리본 1인치 / 25.4밀리미터
74미터 리본 0.5인치 / 12.7밀리미터 |
작동 특성
| 작동 온도 | 40° ~ 105° F / 4.4° ~ 41° C |
|---|---|
| 보관 온도 | -40° ~ 140° F / -40° ~ 60° C |
| 작동 습도 | 10% ~ 90% 비응축 |
| 보관 습도 | 5% ~ 95% 비응축 |
| 전기 | 자동 감지식(PFC 준수) 100-240VAC, 50-60Hz / ENERGY STAR 인증 / Energy Efficiency Level VI 인증
2750 mAh 배터리 (선택 품목) 의료용 모델에는 IEC60601-1 인증 전원 공급 장치가 포함됩니다 |
옵션 및 액세서리
| 미디어 취급 | 디스펜서/필러 : 라벨 Present 센서가 있는 라벨 Peel and Present (현장 설치 가능)
커터 (현장 설치 가능) |
|---|---|
| 통신 | 현장 설치 가능 : 이더넷 10/100, 802.11ac Wi-Fi 및 Bluetooth 4.1(듀얼 라디오), 시리얼 RS-232 자동 감지, DB-9
공장 설치 : 이더넷 10/100, 802.11ac Wi-Fi 및 Bluetooth 4.1(듀얼 라디오) |
| 배터리 | 최대 인쇄 속도로 근무 시간 내내 인쇄가 가능하도록 충분한 전력을 프린터에 공급
모든 연결 및 미디어 취급 옵션을 지원합니다 |
| 휴대용 케이스 | 숄더 스트랩과 손잡이가 있는 휴대용 케이스를 사용하면 데스크탑 프린터와 배터리를 손쉽게 사용 지점으로 운반할 수 있습니다 |
| 키보드 디스플레이 장치 | 독립형 인쇄 솔루션용 Zebra 키보드 디스플레이 장치 (ZKDU) |
| 장착 플레이트 | ZD 시리즈 프린터를 작업대 또는 선반에 고정 |
| 밀폐형 전원 공급 장치 | 코드 없는 설치를 위한 첨부형 전원 공급 장치 액세서리 |
인증기관 승인
| 안전 및 EMC | IEC 60950-1, IEC 62368-1, EN55022 Class B, EN55024, EN55035, EN61000-3-2, EN61000-3-3, FCC Class B, ICES-003, FCC 15.209, 15.247(d), IC RSS 247, EN 300 328, EN 301 893, EN 62311, cTUVus CE Marking, VCCI, C-Tick, S-Mark, CCC, CU, BSMI, KCC, SABS, IN-Metro, BIS, NOM |
|---|---|
| 환경 규제 | RoHS 지시문 2011/65/EU (수정본 2015/863) |
ZD421 드라이버는 Zebra 공식 지원 페이지에서 운영체제에 맞는 버전으로 내려받을 수 있습니다.
드라이버를 먼저 설치한 후 프린터 전원을 켜고 USB 또는 네트워크로 연결하는 순서가 권장됩니다.
초기 연결과 라벨 크기 설정은 Zebra Setup Utilities 또는 최신 프린터 설정 프로그램인 Nucleus Connector를 이용하면 편리합니다.
라벨을 올바르게 장착한 뒤 프린터를 켜고 상태 표시등이 녹색으로 유지될 때까지 기다립니다.
이후 일시 정지(PAUSE) 버튼과 취소(CANCEL) 버튼을 동시에 약 2초간 누른 후 놓으면 SmartCal 자동 보정이 시작됩니다.
라벨이 몇 장 이동하면서 간격과 길이를 측정하며, 상태 표시등이 다시 녹색으로 표시되면 보정이 완료된 것입니다.
라벨이 계속 건너뛰거나 출력 위치가 일정하지 않다면 라벨 종류가 간격형, 블랙마크형 또는 연속형 중 어떤 방식인지 확인한 후 수동 보정을 진행해야 합니다.
ZD421을 처음 설치할 때는 다음 항목을 실제 사용하는 라벨과 동일하게 설정해야 합니다.
설정은 Windows 프린터 드라이버나 Zebra 프린터 설정 프로그램에서 변경할 수 있습니다.
라벨 폭이 바뀌었다면 인쇄 폭도 다시 설정하고 라벨 보정을 진행하는 것이 좋습니다.
기본 사용 순서는 라벨 장착 → 리본 장착 여부 확인 → 전원 켜기 → 라벨 보정 → 테스트 출력입니다.
ZD421은 상태를 확인할 수 있는 LED 아이콘과 조작 버튼을 갖추고 있어 용지 부족, 리본 부족 및 일시 정지 상태 등을 확인할 수 있습니다.
열전사 모델은 라벨과 리본을 함께 장착해야 하며, 감열 전용 모델은 감열 라벨을 사용하므로 별도의 리본이 필요하지 않습니다.
ZD421은 모델에 따라 사용하는 소모품이 달라집니다.
라벨은 일반적인 간격형 라벨뿐 아니라 블랙마크, 노치 및 연속 용지 방식도 사용할 수 있습니다.
라벨 종류를 변경한 경우 센서 위치와 미디어 감지 방식을 확인하고 다시 보정해야 합니다.
먼저 라벨 보정을 다시 진행한 후 인쇄 농도와 속도를 조절해야 합니다.
농도가 너무 낮으면 바코드가 흐리게 출력되고, 지나치게 높으면 바가 번지면서 스캐너 인식률이 떨어질 수 있습니다.
ZD421의 인쇄 품질 보고서를 출력하면 여러 농도 조건을 비교해 적절한 값을 찾을 수 있습니다.
일반적인 물류·상품 라벨은 203dpi로도 출력할 수 있으며, 작은 글자나 좁은 바코드, 고밀도 2D 바코드가 포함된 소형 라벨은 300dpi 모델이 적합합니다.
ZD421은 203dpi와 300dpi 구성을 지원하므로 라벨 크기와 바코드 밀도를 기준으로 선택해야 합니다.
