PowerScan 9600 시리즈 스캐너 제품 특성
견고한 인체 공학적 디자인
PowerScan 9600 시리즈는 거친 환경 조건을 견딜 수 있도록 설계 및 제작된 최고의 산업용 핸드헬드 스캐너입니다. 작업자의 일상 작업에서 오는 피로감을 최소화하기 위해 견고한 설계와 균형잡힌 인체 공학적 디자인을 채택하였습니다.
생산성을 향상시키는 이동성
PBT9600 무선 모델은 Bluetooth 5.0으로 모든 Bluetooth 장치와 페어링하고, PM9600 무선 모델은 STAR 코드리스 시스템으로 양방향 무선 통신을 지원합니다. BC9600 베이스 스테이션은 RS-232, USB, Ethernet 등 다양한 인터페이스 모듈을 교체 변환하여 사용할 수 있습니다.
무선 충전으로 TCO 절감
유도 충전 기술 기반의 데이터로직 무선 충전 시스템은 배터리 접점과 핀을 제거하여 자주 발생하는 고장의 근본적인 원인을 제거하였습니다. 이를 통해 산업용과 리테일 업계에서 총 소유비용(TCO)을 크게 절감할 수 있습니다.
PowerScan 9600 시리즈 스캐너 세부사양
물리적 특성
| 색상 | 황색/흑색 (Yellow/Black) |
|---|---|
| 크기 (높이 x 길이 x 너비) | 19.8 x 14.0 x 7.9 cm / 7.8 x 5.5 x 3.1 in |
| 디스플레이 | PM9600-D/DK: 1.8인치 OLED 그래픽 디스플레이, 글꼴 크기: 사용자 선택 가능 |
| 키패드 | PM9600-D: 4키, PM9600-DK: 16키, 설정 가능 |
| 무게 | PD9630: 318 g / 11.2 oz
PBT9600: 415 g / 14.6 oz PM9600: 425 g / 15.0 oz PM9600-D: 445 g / 15.7 oz PM9600-DK: 455 g / 16.0 oz |
성능 특성
| 이미지 센서 | 1280 x 800 픽셀 |
|---|---|
| 광원 | 조준: 630~680 nm VLD
조명: 백색 LED 판독 조명 |
| 최소 프린트 대비 | 15% |
| 스캔 각도 | 피치: ±52°, 롤 (기울기): 360°, 스큐 (요): ±52° |
| 시야각 | SR 및 HP: 수평 38°, 수직 24° |
| 판독 표시 | 부저 (음량·음조 조절 가능), Datalogic 3GL™ (3개 녹색 표시등) 판독 성공 피드백, Datalogic Green Spot, 이중 판독 성공 LED, 진동 |
| 최대 해상도 | SR/DC: 1D 코드 3 mil, 2D 코드 6 mil
HP: 1D 코드 2.5 mil, 2D 코드 4 mil |
무선 통신

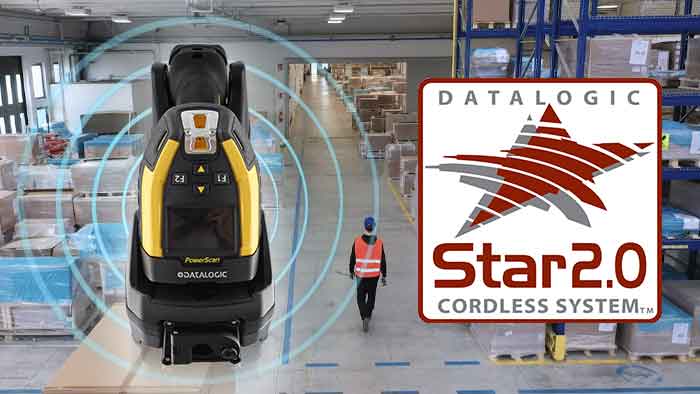

| PowerScan PM9600 | Datalogic STAR 코드리스 시스템
무선 주파수: 433 MHz, 910 MHz 유효 방사 출력: 433 MHz < 10 mW, 910 MHz < 50 mW 점대점 / 다중 연결 구성, 무선 수신기당 최대 스캐너 수: 16대, 양방향 통신 무선 범위 (개방 공간): 433 MHz — 저속 150 m / 492 ft, 고속 100 m / 328 ft 910 MHz — 저속 230 m / 754 ft, 고속 180 m / 590 ft |
|---|---|
| PowerScan PBT9600 | Bluetooth 무선 기술
무선 주파수: 2.4 GHz 프로파일: SPP (Serial Port Profile) 및 HID (Human Interface Device) 프로토콜: Bluetooth 5.0 인증 Class 1, Class 2, Class 3 무선 범위 (개방 공간): 100.0 m / 328.0 ft 보안: 데이터 암호화, 스캐너 인증 |
전기 사양
| 전류 | 유선 모델 작동 (통상): SR — 200 mA @ 5V / 120 mA @ 12V
HP/DC — 280 mA @ 5V / 140 mA @ 12V 유선 모델 대기 (통상): 187 mA @ 5V / 92 mA @ 12V 무선 모델 작동: 480 mA @ 3.7 V, 충전 (통상): < 15 W 크래들 BC96xx: 150 mA @ 5 V (작동 시) |
|---|---|
| 입력 전압 | 유선 모델: 5~30 VDC ± 5%
무선 모델: 호스트 전력 5 VDC ± 5% 또는 10~30 VDC 외부 전원: 10~30 VDC ± 5% |
| 배터리 | 배터리 유형: 리튬이온 3350 mAh
충전 시간 @ 12 VDC: 95%까지 2.5시간 / 100%까지 3.2시간 (외부 전원) 충전당 스캔 횟수: 80,000회 |
사용자 환경
| 주변 조명 | 0~100,000 lux |
|---|---|
| 낙하 사양 | 2.5 m / 8.2 ft — 20°C / 68°F에서 50회 낙하 내성
2.0 m / 6.6 ft — -20°C / -4°F에서 50회 낙하 내성 |
| 트리거 내구성 | 1,000만번 |
| ESD 보호 | 20 kV (공기 방전) |
| 습도 | 0~95% (비응축) |
| 밀봉 | IP67 및 IP65, 크래들 IP65 (특정 모델) |
| 작동 온도 | -20~50°C / -4~122°F |
| 보관 온도 | -40~70°C / -40~158°F |
| 충전 온도 | 0~40°C / 32~104°F (기준), 0~35°C / 32~95°F (권장) |
인터페이스
| 인터페이스 | RS-232 / USB / Ethernet 및 산업용 프로토콜 |
|---|
디코딩 기능
| 1D / 선형 코드 | GS1 DataBar™ 선형 코드를 포함한 모든 표준 1D 코드 자동 판별 |
|---|---|
| 2D 코드 | Aztec Code, China Han Xin Code, Data Matrix, MaxiCode, Micro QR Code, QR Code, Dot Code |
| 우편 코드 | Australian Post, British Post, China Post, IMB, Japanese Post, KIX Post, Planet Code, Postnet, Royal Mail Code (RM4SCC) |
| 스택형 코드 | EAN/JAN Composites, GS1 DataBar Composites, GS1 DataBar Expanded Stacked, GS1 DataBar Stacked, GS1 DataBar Stacked Omnidirectional, MacroPDF, MicroPDF417, PDF417, UPC A/E Composites |
| Digital Watermarking | Digimarc Barcodes (HP 및 DC 모델 전용) |
규제
| 인증 | 용도에 맞는 안전 및 규제 승인 요건 충족 (전체 인증 목록은 규제 부록 참조) |
|---|---|
| 환경친화성 | 중국 RoHS 준수, EU RoHS 준수, R.E.A.C.H. 준수 |
| 레이저 분류 | CDRH Class II, IEC 60825 Class 2 |
| LED 분류 | IEC 62471 기준 LED 면제 등급 |
유틸리티
| Datalogic Aladdin™ | 무료 다운로드 제공 |
|---|---|
| OPOS / JavaPOS | 무료 다운로드 제공 |
액세서리
| 베이스 스테이션 / 충전기 | BC9630 — 멀티 인터페이스 베이스 스테이션/충전기
BC9631 — 멀티 인터페이스 베이스 스테이션/충전기, IP65 |
|---|---|
| 배터리 / 충전기 | RBP-PM96 — 탈착식 배터리
MC-P096-M2 — 멀티 배터리 충전기 2슬롯 MC-P096-M4 — 멀티 배터리 충전기 4슬롯 MC-P096-E2 — 확장 모듈 2슬롯 |
| 홀더 | HLD-P096 — 책상/벽면 거치대 (HLD-9600) |
보증
| 제품 보증 | 출하일로부터 3년 (제조 과정 및 재료 하자 보증) |
|---|
PowerScan 9600 시리즈는 1D 바코드와 2D 바코드뿐만 아니라 스택형 바코드, 우편 코드까지 전방향으로 판독할 수 있는 산업용 바코드 스캐너입니다.
Code 128, GS1 DataBar, Data Matrix, QR Code, PDF417 등 현장에서 많이 사용하는 다양한 바코드를 지원합니다.
데이터로직의 그린 스팟 기술과 백색광 조명이 적용되어 스캔 성공 여부를 직관적으로 확인할 수 있으며, 오염되거나 일부 손상된 바코드 판독에도 적합합니다.
가장 큰 차이는 통신 방식입니다.
PBT9600은 블루투스를 지원하는 PC, 태블릿, 모바일 기기 또는 전용 베이스 스테이션과 연결할 수 있습니다.
PM9600은 양방향 통신과 디스플레이를 통해 작업 결과를 즉시 확인할 수 있지만, STAR 무선 모델은 지역에 따라 공급 여부가 달라질 수 있습니다.

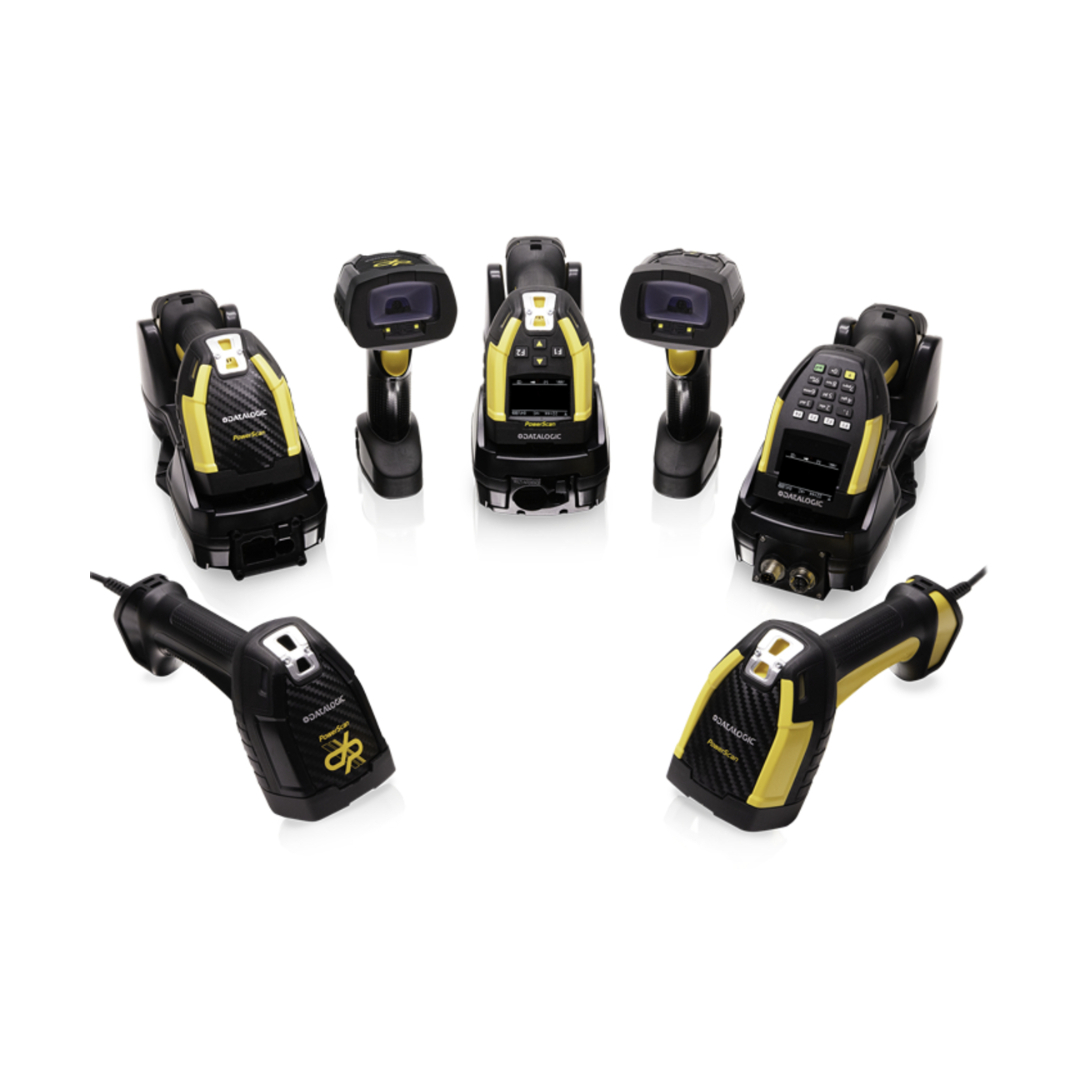

PowerScan 9600 시리즈는 작업 거리와 바코드 종류에 따라 적합한 스캔 엔진을 선택할 수 있습니다.
SR(Standard Range) 모델은 일반적인 거리에서 상품, 박스, 부품 라벨을 스캔하는 입출고·피킹 업무에 적합합니다.
HP(High Performance) 모델은 듀얼 카메라를 탑재해 작은 고밀도 바코드와 비교적 먼 거리에 있는 바코드를 판독하는 데 유리합니다.
Document Capture 모델은 바코드 판독과 함께 품질관리 문서, 서명 등의 컬러 이미지를 촬영해야 할 때 사용합니다.
AR(Auto Range) 모델은 가까운 거리부터 높은 선반이나 적재물의 장거리 바코드까지 폭넓게 스캔해야 하는 물류센터에 적합합니다.
DPX 모델은 일반 라벨 바코드와 함께 자동차·전자부품 등에 직접 각인된 DPM 코드를 판독해야 하는 제조 현장에 적합합니다.
스캔 거리는 선택한 스캔 엔진과 바코드의 크기, 밀도, 인쇄 상태에 따라 달라집니다.
공식 데이터시트의 HP 모델 기준으로 40mil Code 128 바코드는 약 5.5cm에서 242.9cm, 13mil EAN·UPC 바코드는 약 4cm에서 120cm 범위에서 판독할 수 있습니다.
일반적인 근거리 스캔은 SR 모델, 작은 고밀도 바코드 또는 장거리 판독은 HP 모델, 근거리부터 장거리까지 다양한 작업을 수행해야 한다면 AR 모델이 적합합니다.
실제 도입 전에는 현장에서 사용하는 라벨 크기와 스캔 거리를 기준으로 테스트하는 것이 좋습니다.
PowerScan 9600 시리즈는 일반 사무용 시스템뿐만 아니라 제조·물류 현장의 산업용 시스템과 연결할 수 있습니다.
지원 가능한 인터페이스는 구성에 따라 다음과 같습니다.
RS-232, USB, USB-C, Ethernet, EtherNet/IP, PROFINET

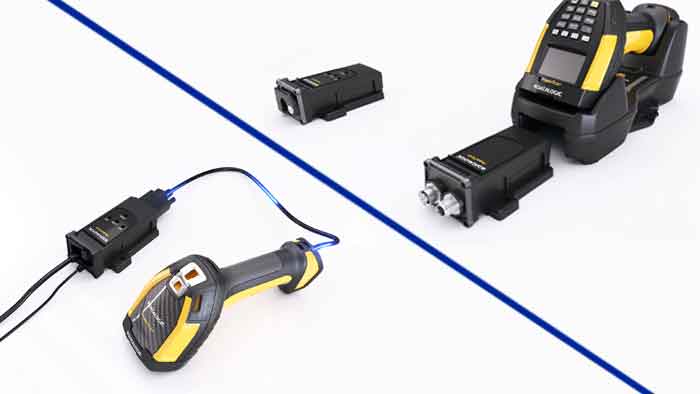

크래들 또는 유선 통신 모듈을 교체하는 모듈식 구조를 적용해 PC, 산업용 PC, 태블릿, PLC와 연결할 수 있습니다.
향후 설비나 네트워크 환경이 변경되더라도 스캐너 전체를 교체하지 않고 통신 모듈을 변경해 대응할 수 있다는 점이 특징입니다.
PowerScan 9600 시리즈는 물류센터, 제조공장, 창고 등 거친 작업 환경을 고려한 러기드 산업용 스캐너입니다.
공식 사양 기준으로 IP65·IP67 방진방수 등급을 지원하며, 상온에서 2.5m 높이 낙하 50회, 저온 환경에서 2m 높이 낙하 50회를 견디도록 설계되었습니다.
트리거는 최대 1,000만 회 작동을 기준으로 테스트되었습니다.
무선 모델은 3,350mAh 스마트 배터리를 적용했으며, 사용 조건에 따라 완충 시 최대 약 8만 회 스캔이 가능합니다.
또한 접점과 충전 핀이 없는 유도 방식의 무선 충전을 적용해 먼지나 오염으로 발생할 수 있는 충전 접촉 불량을 줄였습니다.
