DS9308 스캐너 제품 특성

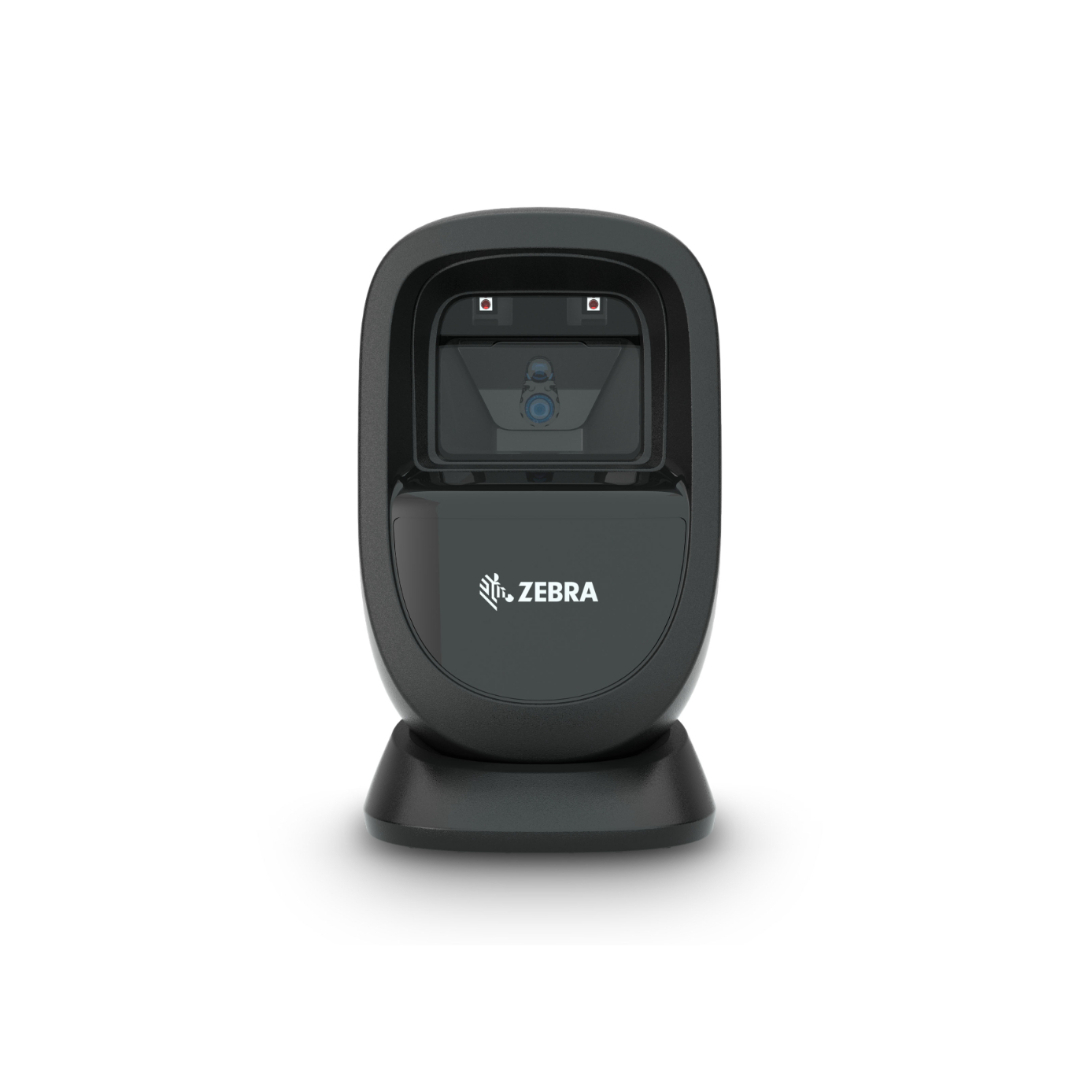

컴팩트한 현대적 디자인

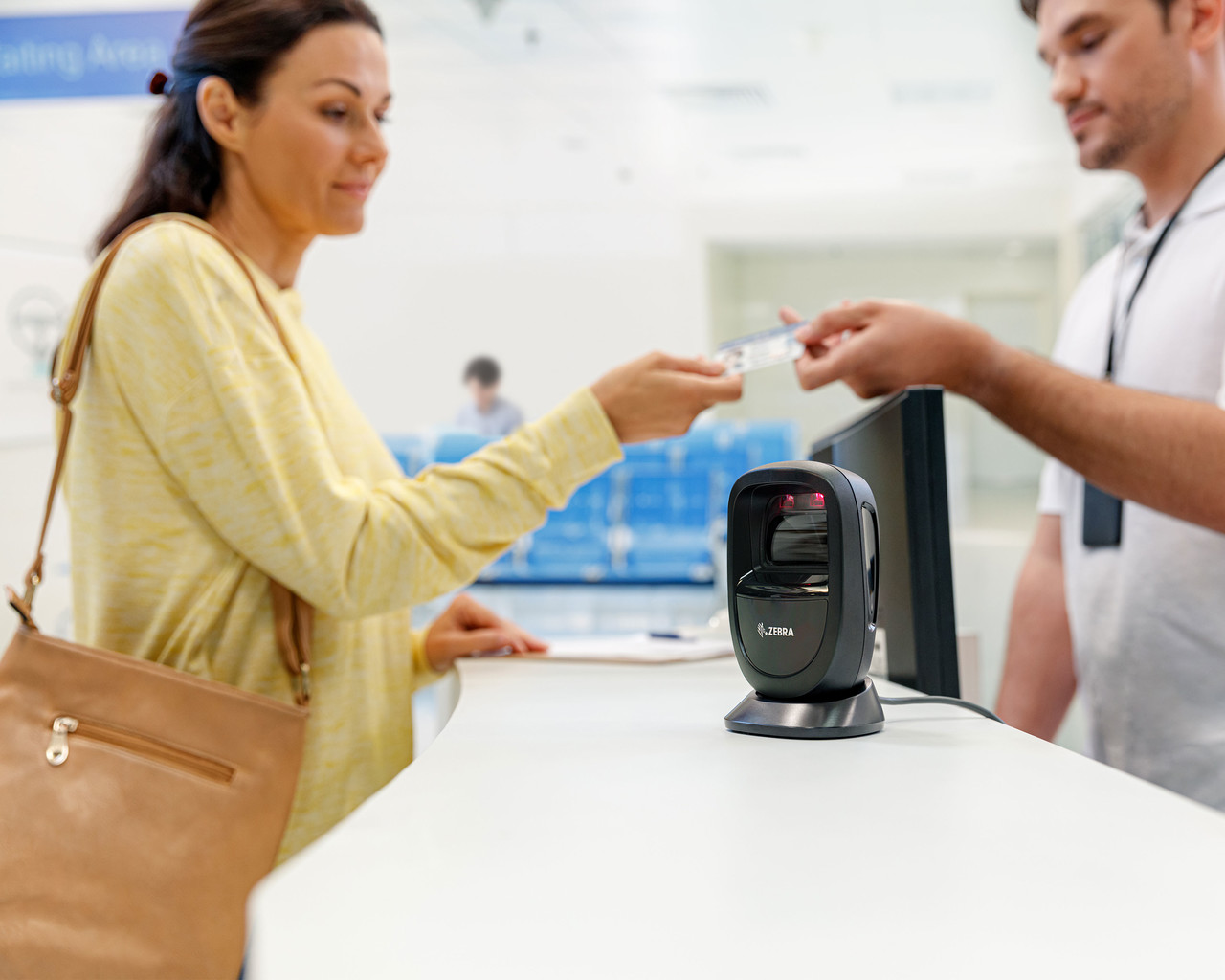

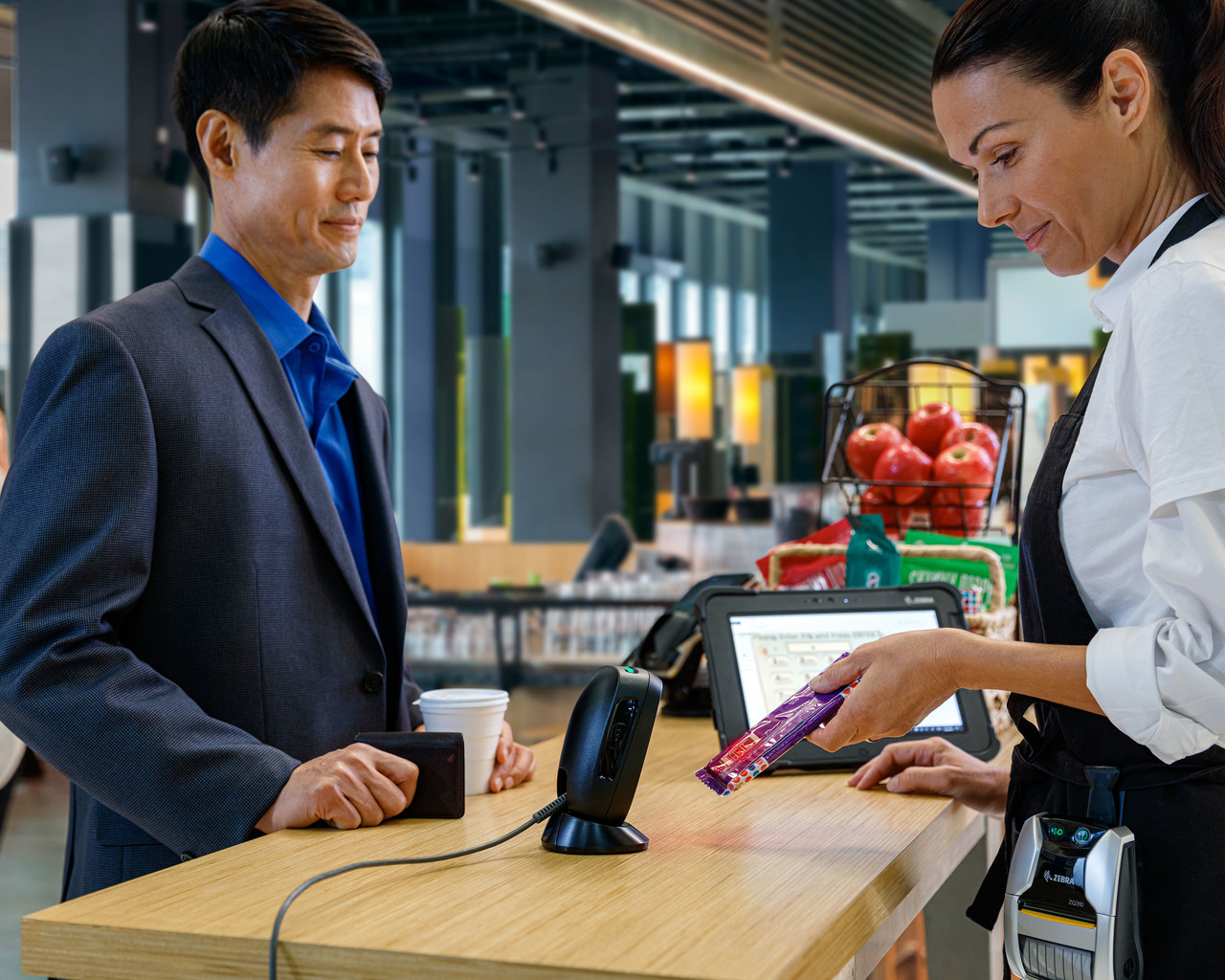

고급 부티크부터 편의점까지 장소에 구애받지 않는 소형 폼 팩터로 좁은 계산대에도 쉽게 설치됩니다. 45° 각도 케이블 커넥터와 15°~45° 다중 위치 베이스를 채용해 최적의 각도로 배치할 수 있습니다.
초고속 정확 스캔
경쟁사 대비 최대 50% 빠른 스와이프 속도로 바코드에 대는 즉시 캡처합니다. 동급 최대 시야각으로 최적 지점을 찾을 필요 없고, 적응형 LED가 환경에 맞게 자동으로 조도를 조절합니다.
최대 내구력, 최대 안정성
1.5m 높이 콘크리트 낙하와 1,000회 충격에 견디도록 설계됩니다. IP52 밀봉으로 액체와 먼지를 차단하며, 특허 기술로 베이스에서도 액체 유입을 방지합니다.
DS9308 스캐너 세부사양
물리적 특성
| 크기 | 5.7인치 (높이) x 3.4인치 (세로) x 3.3인치 (너비)
14.5센티미터 (높이) x 8.6센티미터 (세로) x 8.3센티미터 (너비) |
|---|---|
| 무게 | 11.2온스/318.0그램 |
| 입력 전압 범위 | 4.5 ~ 5.5 VDC (호스트 전력 및 외부 전원 공급장치) |
| 공칭 전압(5.0V)에서 작동 전류 | 프레젠테이션 모드: 335mA
트리거 모드: 350mA |
| 공칭 전압(5.0V)에서 대기 전류(유휴) | 프레젠테이션 모드: 135mA
트리거 모드: 75mA |
| 색상 | 알파인 화이트와 미드나이트 블랙 |
| 지원되는 호스트 인터페이스 | USB, RS232, 키보드 웨지, TGCS(IBM) 46XX, RS485 |
| 키보드 지원 | 90여 개의 다국어 키보드 지원 |
| 전자 도난 방지 시스템 | 계산대 EAS 비활성화 시스템과 호환 |
| 사용자 표시등 | 디코딩 양호 LED, 후방 LED, 알림음(음조 및 음량 조절식) |
성능 특성
| 스위프 모드(프레젠테이션) | 최적화 모드에서 13 mil UPC에 대해 초당 최대 120인치/305센티미터 |
|---|---|
| 광원 | 조준 패턴: 원형 617nm 주황색 LED |
| 조명 | 660 nm 하이퍼 레드 |
| 이미저 시야각 | 공칭 52° H x 33° V |
| 이미지 센서 | 1280 x 800픽셀 |
| 최소 인쇄 대비 | 15% |
| 경사 공차 | ±60° |
| 상하 각도 공차 | ±60° |
| 좌우 각도 공차 | 360° |
이미징 특성
| 그래픽 형식 지원 | Bitmap, JPEG 또는 TIFF 형식으로 이미지 내보내기 가능 |
|---|---|
| 이미지 품질 | 109 PPI, 4.1인치 x 5.8인치/A6 크기 문서 |
| 최소 요소 해상도 | Code 39: 3 mil, Code 128: 3 mil, Data Matrix: 5 mil, QR Code: 5 mil |
사용자 환경
| 작동 온도 | 32.0°~122.0°F/0.0°~50.0°C |
|---|---|
| 보관 온도 | -40.0°~158.0°F/-40.0°~70.0°C |
| 습도 | 5%~95% RH, 비응축 |
| 낙하 사양 | 5.0피트/1.5미터 높이에서 콘크리트 바닥에 수차례 낙하 충격을 견딜 수 있도록 설계 |
| 충격 사양 | 1.5피트/0.5미터 높이에서 1,000회 충격에 견딜 수 있도록 설계⁴
⁴ 1회 충격 = 0.5 사이클. |
| 환경친화적 밀봉 | IP52 |
| 정전기 방전(ESD) | ESD, EN61000-4-2 준수, ±15 KV Air, ±8 KV 간접 |
| 주변 조명 내성 | 0~10,000 촉광/0~107,600 Lux |
규제
| 환경친화성 | EN 50581:2012
RoHS 2011/65/EU (2015/863) - EN 50581:2012, IEC 63000 REACH 1907/2006 |
|---|---|
| 전기 안전 | IEC 62368-1 2nd ed.
EN 62368-1:2014/AC:2015 UL/IEC 60950-1, 2nd ed. CAN/CSA C22.2 No.60950-1, 2nd ed. |
| LED 안전 | IEC 62471:2006 (Ed.1.0)
EN 62471:2008 (LED) |
| EMI/RFI | FCC 47 CFR Part 15B, ICES-003, EN55032, EN55024, EN55035, VCCI, and SABS |
액세서리
| 액세서리 | 멀티마운트 브래킷, 잠금 마운트 브래킷 |
|---|
심볼 디코딩 기능
| 1D | Code 39, Code 128, Code 93, Codabar/NW7, Code 11, MSI Plessey, UPC/EAN, I 2 of 5, Korean 3 of 5, GS1 DataBar, Base 32 (Italian Pharma) |
|---|---|
| 2D | PDF417, Micro PDF417, Composite Codes, TLC-39, Aztec, DataMatrix, MaxiCode, QR Code, Micro QR, Han Xin, Postal Codes, securPharm, DotCode, Dotted DataMatrix |
| OCR | OCR-A, OCR-B, MICR, 미국 통화 |
| Digimarc | 특정 모델에서만 사용 가능 |
보증
| 제품 보증 | Zebra의 하드웨어 보증서에 명시된 약관에 따라 DS9300 시리즈는 제조 과정 및 자재의 결함에 대해 배송일부터 3년간 보증됩니다. |
|---|---|
| 권장 서비스 | Zebra OneCare Select; Zebra OneCare Essential |
네. DS9308은 일반 상품 바코드인 UPC/EAN과 Code 128, Code 39를 비롯해 QR코드, Data Matrix, PDF417, Micro QR 등 다양한 1D·2D 바코드를 인식합니다.
종이 라벨뿐만 아니라 스마트폰 화면에 표시된 모바일 쿠폰, 멤버십 QR코드, 전자 티켓도 스캔할 수 있습니다.
작은 고밀도 바코드와 구겨지거나 흐릿하게 인쇄된 바코드 판독도 고려된 제품입니다.
DS9308은 PC나 POS 장비에 케이블로 연결하는 유선 프레젠테이션 스캐너입니다.

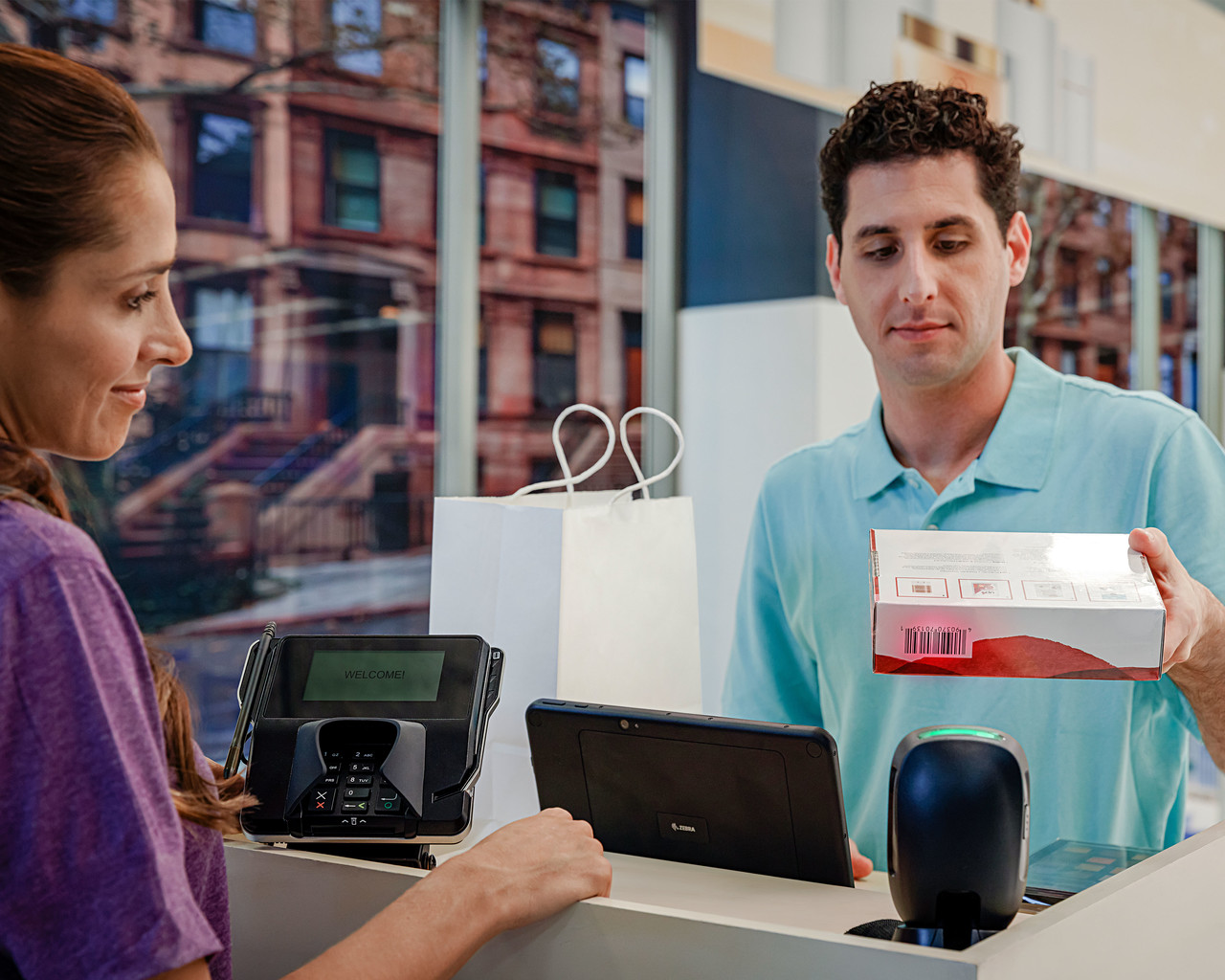

계산대 위에 놓으면 바코드를 감지해 자동으로 읽는 핸즈프리 방식으로 사용할 수 있습니다.
필요할 때는 제품을 손으로 들어 측면 트리거를 누르는 핸드헬드 방식으로도 사용할 수 있어 상품 크기와 작업 환경에 맞춰 활용할 수 있습니다.
스캐너 하단에 전용 케이블의 RJ41 단자를 연결한 뒤, 반대쪽 USB 단자를 PC 또는 POS의 USB 포트에 꽂으면 됩니다.
전원이 정상적으로 공급되면 낮은음·중간음·높은음 순서의 시작음이 들립니다. 이후 메모장이나 엑셀처럼 문자 입력이 가능한 프로그램을 열고 바코드를 스캔하면 입력 상태를 확인할 수 있습니다.
사용 환경에 따라 USB 외에도 RS-232, 키보드 웨지, IBM 46XX 인터페이스 설정을 지원하므로 POS 시스템의 연결 방식과 케이블 사양을 함께 확인해야 합니다.
바코드 종류와 크기, 인쇄 상태에 따라 판독 거리가 달라집니다.
대표적으로 13mil UPC 바코드는 최대 약 22.4cm, 20mil QR코드는 최대 약 19.1cm 범위에서 판독할 수 있습니다.
고해상도 이미지 센서와 PRZM Intelligent Imaging 기술을 적용해 낮은 대비, 훼손, 주름, 번짐, 잘림 등이 있는 까다로운 바코드 판독을 지원합니다.
다만 바코드 크기, 화면 밝기, 반사광과 주변 조명에 따라 실제 인식 거리는 달라질 수 있습니다.
가능합니다. 제품 매뉴얼에 포함된 설정용 바코드를 스캔하거나 Zebra의 123Scan 프로그램을 사용해 설정을 변경할 수 있습니다.
스캔 성공음의 크기·음높이·지속시간을 조절할 수 있으며, 특정 바코드 종류 활성화, 인터페이스 방식, 핸즈프리 모드와 데이터 출력 형식 등도 작업 환경에 맞게 설정할 수 있습니다.
설정을 여러 대의 스캐너에 동일하게 적용해야 할 경우 123Scan에서 하나의 프로그래밍 바코드를 생성해 일괄 세팅하는 방식도 활용할 수 있습니다.
먼저 USB 케이블 연결과 전원 공급 상태를 확인하고, 메모장을 열어 바코드 데이터가 입력되는지 테스트해야 합니다.
스캐너의 불빛은 들어오지만 데이터가 전송되지 않는다면 USB 인터페이스 설정을 다시 확인하는 것이 좋습니다.
한글 윈도우에서 일부 문자나 특수기호가 잘못 입력될 경우에는 매뉴얼에서 운영체제에 맞는 USB 국가별 키보드 설정 바코드를 스캔해야 합니다.
기존 설정값 때문에 정상 작동하지 않는다면 Quick Start Guide의 ‘공장 초기화’ 바코드를 스캔한 후 다시 설정할 수 있습니다.
모니터에 표시된 설정 바코드를 스캔할 때는 화면 배율을 125% 이상으로 확대하면 인식에 도움이 됩니다.
