DS3600-KD 스캐너 제품 특성
울트라 러기드 — 동급 최강의 파손 내성
10피트/3미터 높이에서의 콘크리트 바닥 낙하와 7,500회 충격을 견뎌냅니다. 이중 IP65/IP68 밀봉으로 내분진성이 우수하며 완전 침수에도 문제가 없습니다. 극한의 열과 추위, 냉동고까지 어디서든 사용 가능합니다.
키패드와 컬러 디스플레이로 획기적인 다기능성
컬러 디스플레이와 키패드를 채택한 최초의 울트라 러기드 스캐너입니다. 인체공학을 고려해 설계된 백라이트 키패드는 한 손으로도 충분히 조작 가능하며 자동 밝기 조정 컬러 디스플레이로 어떤 조명에서도 쉽게 볼 수 있습니다.
곧바로 사용 가능한 사전 제작 애플리케이션
복잡한 앱 개발 없이 구입 후 바로 사용할 수 있는 사전 제작 애플리케이션을 제공합니다. 수량·위치 데이터 추가, 컨테이너 내부와 외부 라벨 일치 확인, 오프라인 재고 파악 등 다양한 기능을 지원합니다.
DS3600-KD 스캐너 세부사양
물리적 특성
| 크기 | 7.5인치(높이) x 3.1인치(가로) x 5.6인치(세로)
19센티미터(높이) x 7.8센티미터(가로) x 14.3센티미터(세로) |
|---|---|
| 무게 | 18온스/510그램 (배터리 팩 포함) |
| 입력 전압 범위 | 호스트 전력: 최소 4.5 VDC, 최대 5.5 VDC
외부 전원 공급 장치: 최소 11.4 VDC, 최대 12.6 VDC |
| 색상 | 산업용 친환경 |
| 디스플레이 | 2.0인치 QVGA(320 x 240) 컬러 디스플레이, Corning Gorilla Glass
LED 백라이트 디스플레이 |
| 키패드 | 백라이트 19-키 영숫자, 파란색과 초록색 Shift 키 기능 포함 |
| 주위 광원 센서 | 디스플레이 및 키보드 백라이트 밝기 자동 조정 |
| 지원 호스트 인터페이스 | USB, RS232, 키보드 웨지
산업용 이더넷: EtherNet/IP, Profinet, Modbus TCP 및 Std TCP/IP |
| 배터리 | PowerPrecision+ 3100 mAh 리튬이온 충전식 배터리 |
| 사용자 표시등 | 다이렉트 디코드 인디케이터, LED, 신호음, 진동 |
성능 특성
| 최대 충전당 스캔 횟수 | 60,000회 이상 |
|---|---|
| 일루미네이션 | 웜화이트 조명 LED 2개 |
| 에이머 | 655 nm 레이저 |
| 이미저 시야각 | 수평: 31°, 수직: 23° |
| 橫지 센서 | 1,280 x 960픽셀 |
| 최소 프린트 대비 | 최소 15% 반사 차 |
| 스큐·피치·롤 공차 | +/-60°, +/-60°, 0-360° |
디코딩 기능
| 1D | Code 39, Code 128, Code 93, Codabar/NW7, Code 11, MSI Plessey, UPC/EAN, I 2/5, 한국어 3/5, GS1 DataBar, Base 32(Italian Pharma) |
|---|---|
| 2D | PDF417, Micro PDF417, Composite Codes, TLC-39, Aztec, DataMatrix, MaxiCode, QR Code, Micro QR, Chinese Sensible (Han Xin), Postal Codes |
| OCR | OCR-A/B, MICR-E13B, US Currency Serial Number |
| IUID 지원 | IUID 구문 분석 지원 — 애플리케이션 요구조건에 따라 IUID 필드를 판독하고 분리할 수 있음 |
무선 연결
| Bluetooth 무선 | Bluetooth Class 1, 버전 4.0(LE), 직렬 포트(SPP) |
|---|---|
| 데이터 전송률 | 3 Mbit/s(2.1 Mbit/s), Bluetooth Classic의 경우
1 Mbit/s(0.27 Mbit/s), BLE(Bluetooth Low Energy)의 경우 |
| 무선 범위 | 개방된 공간에서 직접 가시선: 클래스 1: 최소 300피트(100.0미터), 클래스 2: 최소 30피트(10.0미터) |
사용자 환경
| 작동 온도 | -4°F~122°F/-20°C~50°C |
|---|---|
| 보관 온도 | -40°F~158°F/-40°C~70°C |
| 습도 | 5%~95% RH, 비응축 |
| 낙하 사양 | 실온에서 10피트/3.0미터 높이로부터 콘크리트 바닥에 수차례 낙하에 대한 내성
-4°F~122°F/-20°C~50°C 온도에서 8.0피트/2.4미터 높이부터 콘크리트 바닥에 수차례 낙하 시의 충격에 대한 내성 |
| 충격 사양 | 3.3피트/1미터 높이에서 7,500회 충격 |
| 환경친화적 밀봉 | 스캐너: IP65 및 IP68, 관련 IEC 밀봉 사양 기준
FLB 크래들: IP65 |
| 정전기 방전(ESD) | EN61000-4-2, ±25 KV 공중 방전, ±10 KV 직접 방전, ±10 KV 간접 방전 준수 |
| 주변 조명 내성 | 0~10,037 촉광/0~108,000 Lux (직사광선) |
사전 제작 애플리케이션
| 스캔 및 수량 입력 | 항목 스캔 후 수량을 입력합니다 |
|---|---|
| 스캔 및 수량·위치 입력 | 항목 스캔 후 수량과 위치를 입력합니다 |
| 재고 스캔 | 호스트에서 떨어져 있는 동안 스캔 후 데이터를 입력합니다 |
| 스캔 비교 | 내부 품목의 바코드와 컨테이너 외부의 바코드를 비교하여 일치하는지 확인합니다 |
| 이미지 뷰어 | 호스트로 전송하기 전에 캡처된 이미지를 미리 봅니다 |
규제
| 환경친화성 | RoHS EN 50581: 2012 |
|---|---|
| 전기 안전 | EU 안전: EN 60950-1: 2006 + A11: 2009 + A1: 2010 + A12: 2011 + AC 2011 + A2: 2013
국제 안전: IEC 60950-1: 2005 + A1: 2009 + A2: 2013 미국/캐나다 안전: UL 60950-1, 제2판, CAN/CSA-C22.2 No. 60950-1-07 |
| 레이저/LED 안전 | 국제 LED 안전: IEC 62471: 2006 (Ed.1.0)
EN 62471: 2008 (LED) UL, VDE 및 CU 인증 레이저 구성 요소 |
EMI/RFI
| EMI/RFI | IT 방출: EN 55022: 2010/AC: 2011(Class B)
IT Immunity: EN 55024: 2010 중공업: EN 61000-6-2: 2005/AC:2005 고조파 전류 방출: EN 61000-3-2: 2006 + A1: 2009 + A2: 2009(Class B) 전압 변동 및 플리커: EN 61000-3-3: 2013 무선 주파수 장치: 47 CFR Part 15, Subpart B, Class B 디지 장치: ICES-003 Issue 5, Class B |
|---|
보증
| 보증 기간 | 스캐너 및 크래들: 36개월
배터리: 12개월 (배송일 기준) |
|---|

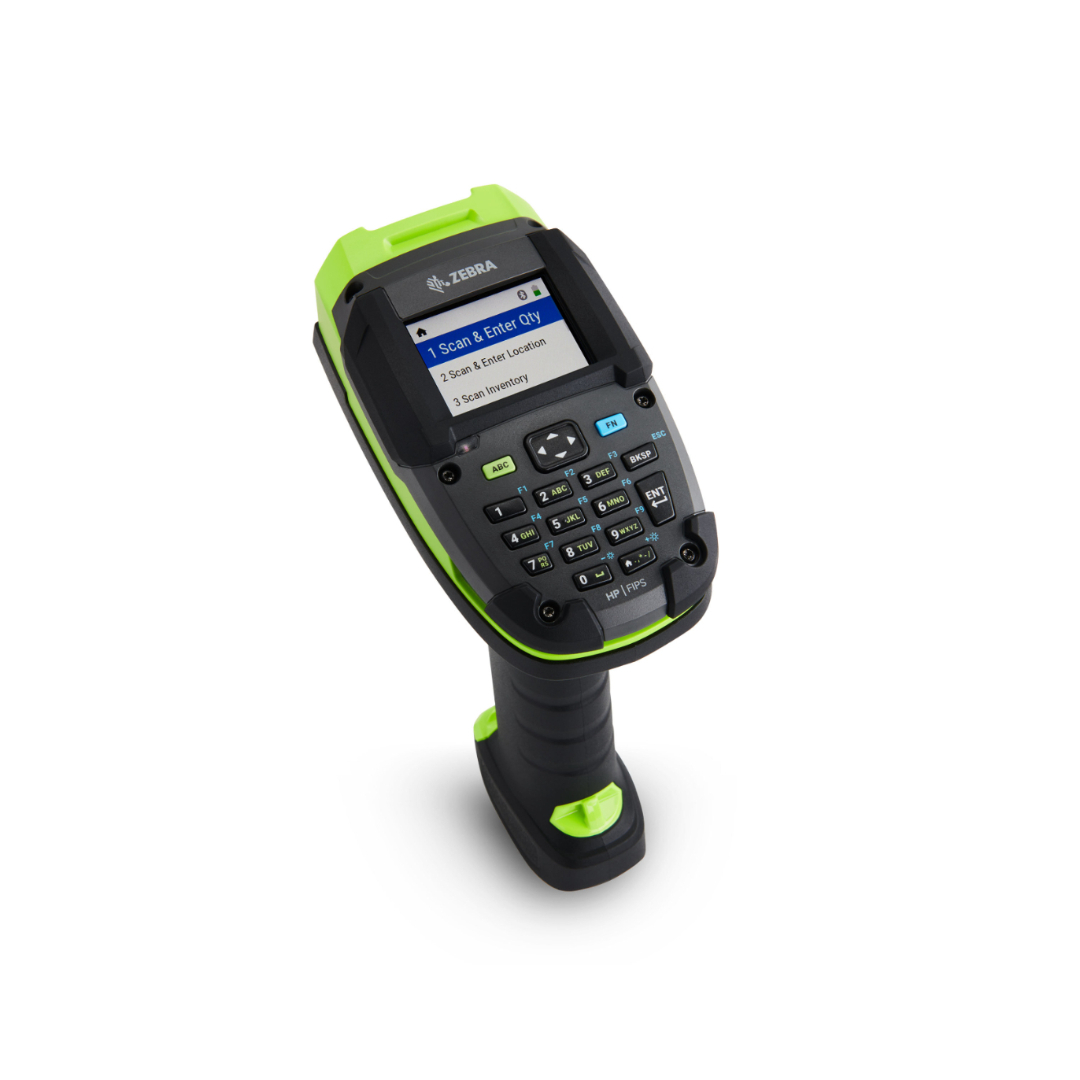

Zebra DS3600-KD는 산업 현장에서 사용하는 울트라 러기드 바코드 스캐너로, 일반 스캐너와 달리 2인치 컬러 디스플레이와 19키 영문·숫자 키패드가 탑재되어 있습니다.
작업자는 바코드를 스캔한 후 별도의 모바일 단말기 없이 수량, 위치, 작업 코드 등의 데이터를 직접 입력할 수 있습니다.
물류센터의 피킹·적치·재고조사부터 제조 현장의 자재 관리와 생산 이력 확인까지 다양한 업무에 활용할 수 있습니다.
DS3600-KD는 상품 바코드와 물류 라벨에 사용되는 1D 및 2D 바코드를 지원합니다.
오염되거나 손상된 바코드, 인쇄 상태가 좋지 않은 라벨, 비닐 포장 안쪽의 바코드도 빠르게 판독할 수 있도록 설계되었습니다.
바코드 크기와 인쇄 상태에 따라 차이가 있지만, 지원되는 바코드는 최대 약 2.1m 거리에서도 스캔할 수 있습니다.
OCR 문자, 사진 및 문서 이미지 캡처도 지원해 현장 기록 업무에도 활용할 수 있습니다.
DS3600-KD는 제품군을 지칭하는 명칭이며, 실제 무선 모델은 일반적으로 DS3678-KD로 공급됩니다.
크래들을 통해 충전하고 호스트 장비와 무선으로 연결하기 때문에 작업자가 넓은 창고나 생산라인을 이동하면서 사용할 수 있습니다.
3,100mAh 충전식 배터리가 적용되며, 공식 안내 기준으로 최대 약 16시간 사용을 지원합니다.
실제 사용시간은 스캔 횟수, 화면 밝기, 무선 통신 환경 및 작업 방식에 따라 달라질 수 있습니다.
DS3600-KD는 거친 산업 환경을 고려해 설계된 울트라 러기드 제품입니다.
실온에서 최대 3m 높이의 콘크리트 낙하와 1m 높이 기준 7,500회 텀블 테스트를 견디도록 설계되었습니다.
또한 IP65 및 IP68 이중 밀봉 구조를 적용해 먼지가 많은 창고, 수분이 발생하는 제조시설, 야외 작업장 및 저온 환경에서도 사용할 수 있습니다.
스캐너 본체는 물 분사와 일시적인 침수 환경에 대응하도록 설계되어 있습니다.
작업자는 컬러 화면에서 상품 정보, 작업 지시, 입력 수량 및 처리 결과를 확인하고, 19키 백라이트 키패드를 이용해 필요한 데이터를 직접 입력할 수 있습니다.
대표적으로 입고 수량 입력, 피킹 수량 확인, 재고 위치 등록, 적치 작업, 상품 가격 확인, 생산라인 부품 보충 등의 업무에 활용됩니다.

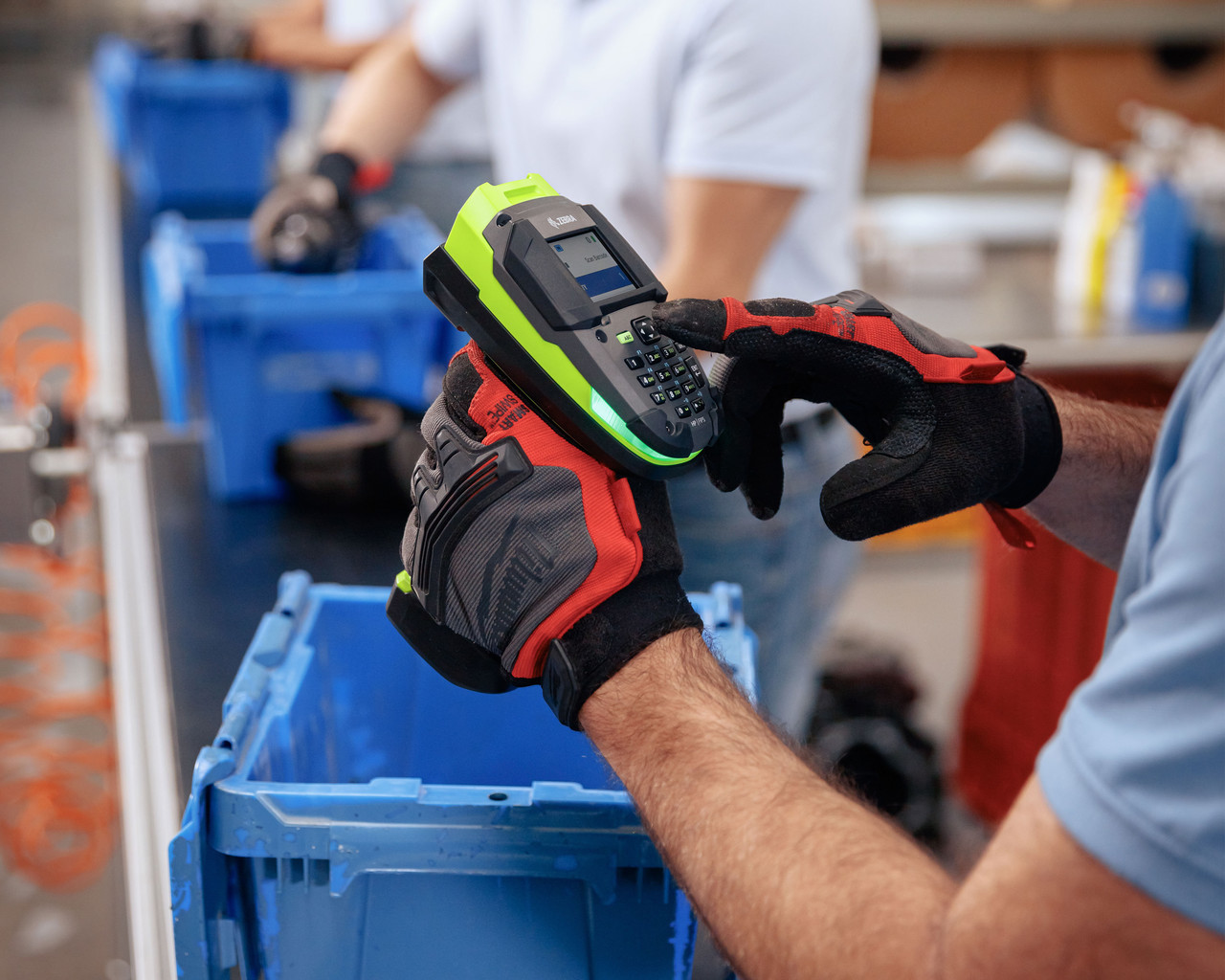

화면과 키패드의 밝기는 주변 조도에 따라 자동으로 조절되며, 장갑을 착용한 상태에서도 한 손으로 사용할 수 있도록 구성되었습니다.
DS3600-KD는 USB, RS-232, 키보드 웨지 방식으로 PC와 산업용 시스템에 연결할 수 있습니다.
Network Connect for Automation을 이용하면 EtherNet/IP, PROFINET, Modbus TCP 등의 산업용 네트워크와 연동할 수도 있습니다.
Zebra의 123Scan 프로그램을 사용하면 바코드 종류, 데이터 전송 형식, 접두사·접미사 및 스캐너 기능을 설정할 수 있습니다.
Scanner Management Service를 활용하면 여러 사업장에 설치된 장비의 설정과 펌웨어도 중앙에서 관리할 수 있습니다.
실제 도입 시에는 사용 중인 WMS·MES·ERP 프로그램과 인터페이스 환경을 먼저 확인하는 것이 좋습니다.
