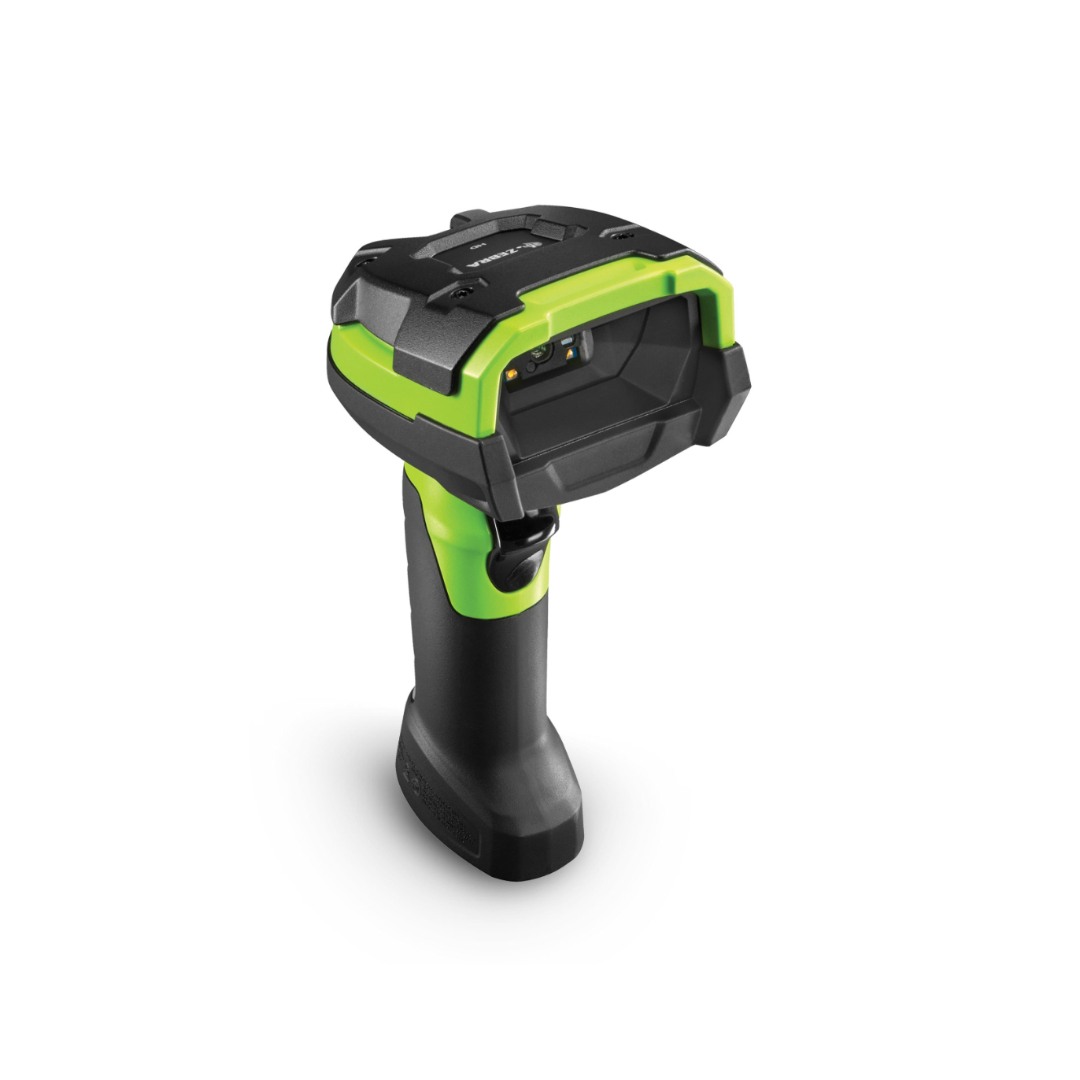

DS3600-HD 스캐너 제품 특성
고밀도 1D/2D 바코드
스캔 최적화
PRZM 지능형 이미징 기술로 맨눈으로는 거의 보이지 않는 3 mil 초고밀도 바코드는 물론, 손상·오염·수축 포장 아래의 바코드까지 거의 모든 상태의 1D/2D 바코드를 첫 스캔에 캡처합니다.
동급 최강의 파손 내성
울트라 러기드 설계
10피트/3미터 낙하와 7,500회 충격을 견디며, 이중 IP65/IP68 밀봉으로 분진·강한 물 분사·완전 침수 환경에서도 정상 작동합니다.
DataCapture DNA 기반
탁월한 관리 효율
원격 구성·펌웨어 업그레이드·배터리 통계 모니터링 등 업계 최고의 무료 관리 도구로 스캐너 수명 전체를 효율적으로 관리합니다.
DS3600-HD 스캐너 세부사양
물리적 특성
| 치수 | 유선형: 7.3인치(높이) x 3.0인치(세로) x 5.2인치(너비) / 18.5센티미터(높이) x 7.6센티미터(세로) x 13.2센티미터(너비)
무선: 7.3인치(높이) x 3.0인치(세로) x 5.6인치(너비) / 18.5센티미터(높이) x 7.6센티미터(세로) x 14.2센티미터(너비) |
|---|---|
| 무게 | 유선형: 10.9온스/309그램
무선형: 14.5온스/411그램 |
| 입력 전압 범위 | 호스트 전력: 최소 4.5 VDC, 최대 5.5 VDC
외부 전원 공급 장치: 최소 11.4 VDC, 최대 12.6 VDC |
| 작동 전류 | DS3608-HD(유선형): 360 mA(RMS 통상) |
| 대기 전류 | DS3608-HD(유선형): 100 mA(RMS 통상) |
| 색상 | 산업용 친환경 |
| 지원되는 호스트 인터페이스 | USB, RS232, 키보드 웨지
산업용 이더넷: EtherNet/IP, Profinet, Modbus TCP & 표준 TCP/IP |
| 배터리 | PowerPrecision+ 3100 mAh 리튬이온 충전식 배터리 |
| 사용자 표시등 | 다이렉트 디코드 인디케이터, LED, 신호음, 진동 |
성능 특성
| 최대 충전당 스캔 횟수 | 100,000+ |
|---|---|
| 이미지 캡처 | 기본 |
| 일루미네이션 | 웜화이트 조명 LED 두(2)개 |
| 에이머 | 655 nm 레이저 |
| 이미저 시야각 | 수평: 31°, 수직: 23° |
| 이미지 센서 | 1,280 x 960픽셀 |
| 최소 프린트 대비 | 최소 15% 반사 차 |
| 경사/상하/좌우 각도 | 경사: ±60°, 상하: ±60°, 좌우: ±360° |
디코딩 기능
| 1D 바코드 | Code 39, Code 128, Code 93, Codabar/NW7, Code 11, MSI Plessey, UPC/EAN, I 2 of 5, Korean 3 of 5, GS1 DataBar, Base 32 (Italian Pharma) |
|---|---|
| 2D 바코드 | PDF417, Micro PDF417, Composite Codes, TLC-39, Aztec, DataMatrix, MaxiCode, QR Code, Micro QR, Chinese Sensible (Han Xin), Postal Codes |
| IUID 지원 | IUID 구문 분석 지원 — 애플리케이션 요구조건에 따라 IUID 필드를 판독하고 분리할 수 있음 |
사용자 환경
| 작동 온도 | 유선형: -22°F~122°F / -30°C~50°C
무선형: -4°F~122°F / -20°C~50°C |
|---|---|
| 보관 온도 | -40°F~158°F / -40°C~70°C |
| 습도 | 5%~95% 비응축 |
| 충격 사양 | 3.3피트/1.0미터 높이에서 7500회 충격 |
| 낙하 사양 | DS36X8: 실온에서 10.0피트/3.0미터 높이로부터 콘크리트 바닥에 수차례 낙하에 대한 내성
DS3678: -20°C~50°C 온도에서 8.0피트/2.4미터 높이부터 콘크리트 바닥에 수차례 낙하 시의 충격에 대한 내성 DS3608: -30°C~50°C 온도에서 8.0피트/2.4미터 높이부터 콘크리트 바닥에 수차례 낙하 시의 충격에 대한 내성 |
| 밀봉 | 스캐너: IP65 및 IP68, 관련 IEC 밀봉 사양 기준
FLB 크래들: IP65 |
| ESD | EN61000-4-2, ±25 KV 공중 방전, ±10 KV 직접 방전, ±10 KV 간접 방전 준수 |
| 주변 조명 내성 | 0~10,037 촉광 / 0~108,000 Lux (직사광선) |
무선 연결
| Bluetooth 무선 | Bluetooth Class 1, 버전 4.0 (LE), 직렬 포트(SPP) 및 HID 프로파일 |
|---|---|
| 데이터 전송률 | 3 Mbit/s(2.1 Mbit/s), Bluetooth Classic의 경우
1 Mbit/s(0.27 Mbit/s), BLE(Bluetooth Low Energy)의 경우 |
| 무선 범위 | 개방된 공간에서 직접 가시선: Class 1 최소 300피트(100.0미터), Class 2 최소 30피트(10.0미터) |
인증기관 승인
| 환경친화성 | RoHS EN 50581: 2012 |
|---|---|
| 전기 안전 | EU 안전: EN 60950-1: 2006 + A11: 2009 + A1: 2010 + A12: 2011 + AC 2011 + A2: 2013
국제 안전: IEC 60950-1: 2005 + A1: 2009 + A2: 2013 미국/캐나다 안전: UL 60950-1, 제2판, CAN/CSA-C22.2 No. 60950-1-07 |
| 레이저/LED 안전 | 국제 LED 안전: IEC 62471: 2006 (Ed.1.0), EN 62471: 2008 (LED)
UL, VDE 및 CU에서 레이저 구성 요소로 인증 |
| EMI/RFI | IT 방출: EN 55022: 2010/AC: 2011(Class B), IT Immunity: EN 55024: 2010
중공업: EN 61000-6-2: 2005/AC:2005 고조파 전류 방출: EN 61000-3-2: 2006 + A1: 2009 + A2: 2009 (Class B) 전압 변화 및 플리커: EN 61000-3-3: 2013 전기 의료 기기: EN 60601-1-2: 2007/AC: 2010, IEC 60601-1-2: 2007 (개정) 무선 주파수 장치: 47 CFR Part 15, Subpart B, Class B 디지털 장치: ICES-003 Issue 5, Class B |
DS3600-HD는 작고 촘촘하게 인쇄된 고밀도 1D·2D 바코드 판독에 특화된 산업용 바코드 스캐너입니다.
일반적인 물류 라벨뿐만 아니라 전자부품, 의료기기 부품, PCB, 소형 제품 라벨처럼 바코드 크기가 작은 제조 현장에 적합합니다.
육안으로 확인하기 어려운 3mil 수준의 고밀도 코드와 오염되거나 손상된 바코드, 비닐 포장 안쪽의 바코드, 화면에 표시된 바코드도 판독할 수 있도록 설계되었습니다.
두 모델은 동일한 DS3600-HD 고밀도 스캔 기술을 사용하지만 연결 방식에서 차이가 있습니다.
DS3608-HD는 유선형 모델로 작업대나 생산라인처럼 고정된 장소에서 안정적으로 사용할 때 적합합니다.
DS3678-HD는 무선형 모델로 Bluetooth 4.0과 Bluetooth Low Energy 연결을 지원하여 작업자가 이동하면서 바코드를 스캔할 수 있습니다.
완충 시 100,000회 이상의 스캔을 지원하는 PowerPrecision+ 배터리가 적용되어 장시간 작업에도 활용할 수 있습니다.
Code 39, Code 128, UPC/EAN, GS1 DataBar와 같은 1D 바코드를 비롯하여 QR코드, DataMatrix, PDF417, Micro QR, Aztec, MaxiCode 등 다양한 2D 바코드를 지원합니다.
최소 판독 해상도는 바코드 종류에 따라 다르며 대표적으로 Code 39는 3mil, PDF417은 5mil, DataMatrix는 6mil 수준까지 지원합니다.
여러 개의 바코드를 한 번에 읽고 필요한 데이터만 전송하는 Multi-Code Data Formatting 기능도 사용할 수 있습니다.
DS3600-HD는 충격과 분진, 수분에 노출될 수 있는 제조공장과 물류센터를 고려한 울트라 러기드 스캐너입니다.
상온에서 콘크리트 바닥으로 3m 높이에서 여러 번 떨어지는 충격을 견디도록 설계되었으며, 1m 높이 기준 7,500회의 연속 회전 충격 테스트를 충족합니다.
스캐너 본체는 IP65·IP68 방진방수 등급을 지원하고, 무선형 크래들도 IP65 등급을 지원합니다.
유선형은 영하 30℃부터 영상 50℃, 무선형은 영하 20℃부터 영상 50℃ 범위에서 사용할 수 있습니다.
DS3600-HD는 먼 거리보다 가까운 거리에서 작고 촘촘한 바코드를 정밀하게 읽는 용도에 최적화된 모델입니다.
대표적인 판독 거리는 다음과 같습니다.
실제 판독 거리는 바코드 크기와 인쇄 품질, 명암비, 주변 조명에 따라 달라질 수 있습니다.
높은 선반이나 원거리 물류 라벨을 읽는 용도라면 DS3600-ER 또는 DS3600-XR과 같은 원거리 모델이 더 적합합니다.
DS3600-HD는 제품 부품이나 소형 라벨에 인쇄된 고밀도 바코드 판독에 적합합니다.
다만 금속이나 플라스틱 표면에 레이저 각인, 도트핀, 화학 부식 방식으로 표시된 난도가 높은 DPM·직접부품마킹 코드 판독이 핵심 목적이라면 DS3600-DP 또는 DS3600-DPA 모델을 검토하는 것이 좋습니다.
DS3600-HD는 고밀도 1D·2D 코드, DS3600-DP는 DPM 코드, DS3600-ER·XR은 원거리 바코드 판독에 각각 특화되어 있으므로 작업 거리와 바코드 표시 방식을 확인한 후 모델을 선택해야 합니다.
