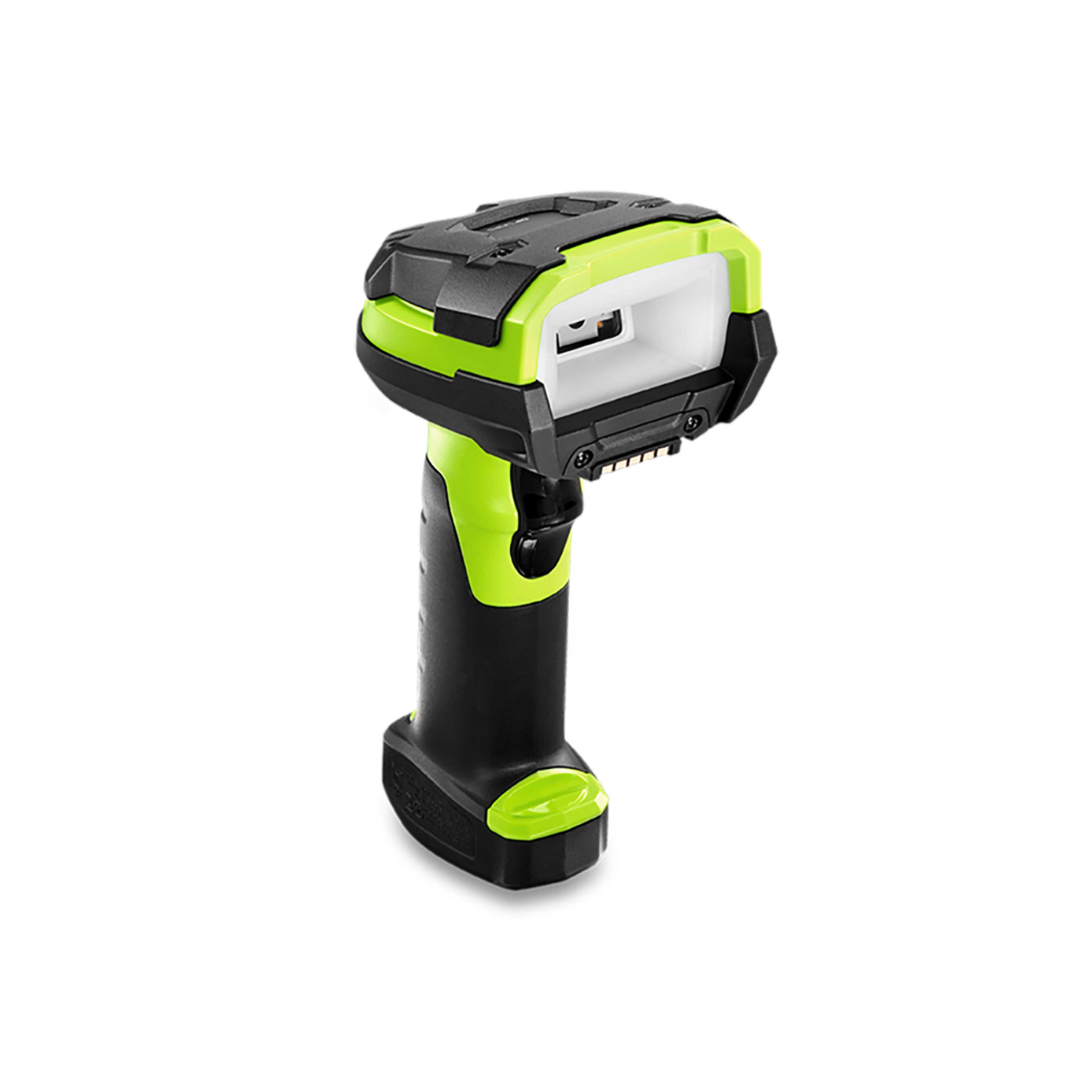

DS3600-DP 스캐너 제품 특성
DPM 및 표준 1D·2D 바코드 탁월한 스캔
특허를 받은 포괄적인 기능과 Zebra 독점 PRZM 지능형 이미지 기술을 통해 거의 모든 유형의 DPM(Direct Part Mark)과 프린트된 1D·2D 바코드 캡처가 가능합니다. 도트 핀, 레이저 에칭, 잉크 마킹, 화학 에칭 등 다양한 DPM 코드를 크기·표면·대비·밀도에 상관없이 캡처합니다.
울트라 러기드 — 동급 최강의 파손 내성
10피트/3미터 높이에서의 콘크리트 바닥 낙하와 7,500회 충격을 견뎌냅니다. 이중 IP65/IP68 밀봉으로 내분진성이 우수하며 강력한 물 분사와 완전 침수에도 문제가 없습니다. 극한의 열과 추위, 냉동고까지 어디서든 사용 가능합니다.
탁월한 배터리 및 무선 기술
PowerPrecision+ 배터리로 한 번 충전에 100,000회 이상 스캔이 가능합니다. 경쟁사 동급 모델 대비 충전당 스캔 양이 3배 이상입니다. IP65 밀봉 크래들과 250,000회 삽입을 견디는 산업용 충전 접촉부가 안정적인 운용을 보장합니다.
DS3600-DP 스캐너 세부사양
물리적 특성
| 크기 | 유선: 7.3인치(높이) x 3.0인치(세로) x 5.2인치(너비) / 18.5센티미터(높이) x 7.7센티미터(세로) x 13.2센티미터(너비)
무선: 7.3인치(높이) x 3.0인치(세로) x 5.6인치(너비) / 18.5센티미터(높이) x 7.7센티미터(세로) x 14.3센티미터(너비) |
|---|---|
| 무게 | 유선형: 10.72온스/304그램
무선형: 14.18온스/402그램 |
| 입력 전압 범위 | 호스트 전력: 최소 4.5 VDC, 최대 5.5 VDC
외부 전원 공급 장치: 최소 11.4 VDC, 최대 12.6 VDC |
| 작동 전류 | DS3608-DP(유선): 360 mA(RMS 통상) |
| 대기 전류 | DS3608-DP(유선): 100 mA(RMS 통상) |
| 색상 | 산업용 친환경 |
| 지원 호스트 인터페이스 | USB, RS232, 키보드 웨지
산업용 이더넷: EtherNet/IP, Profinet, Modbus TCP & Std TCP/IP |
| 배터리 | PowerPrecision+ 3100 mAh 리튬이온 충전식 배터리 |
| 사용자 표시등 | 다이렉트 디코드 인디케이터, LED, 신호음, 진동 |
성능 특성
| 최대 충전당 스캔 횟수 | 100,000회 이상 |
|---|---|
| 기본 일루미네이션 | 직접: 웜화이트 조명 LED 2개
확산: 634 nm 적색 LED 링 |
| 에이머 | 655 nm 레이저 |
| 이미저 시야각 | 수평: 31°, 수직: 23° |
| 이미지 센서 | 1,280 x 960픽셀 |
| 최소 프린트 대비 | 최소 15% 반사 차 |
| 경사·상하·좌우 각도 | 경사: ±60°, 상하: ±60°, 좌우 각도: ±360° |
디코딩 기능
| 1D | Code 39, Code 128, Code 93, Codabar/NW7, Code 11, MSI Plessey, UPC/EAN, I 2 of 5, Korean 3 of 5, GS1 DataBar, Base 32 (Italian Pharma) |
|---|---|
| 2D | PDF417, Micro PDF417, Composite Codes, TLC-39, Aztec, DataMatrix, MaxiCode, QR Code, Micro QR, Chinese Sensible (Han Xin), Postal Codes |
| IUID 지원 | IUID 구문 분석 지원 — 애플리케이션 요구조건에 따라 IUID 필드를 판독하고 분리할 수 있음 |
무선 연결
| Bluetooth 무선 | Bluetooth Class 1, 버전 4.0 (LE), 직렬 포트(SPP) 및 HID 프로파일 |
|---|---|
| 데이터 전송률 | 3 Mbit/s(2.1 Mbit/s), Bluetooth Classic의 경우
1 Mbit/s(0.27 Mbit/s), BLE(Bluetooth Low Energy)의 경우 |
| 무선 범위 | 개방된 공간에서 직접 가시선: Class 1: 최소 300피트(100.0미터), Class 2: 최소 30피트(10.0미터) |
사용자 환경
| 작동 온도 | 유선형: -22°F~122°F/-30°C~50°C
무선형: -4°F~122°F/-20°C~50°C |
|---|---|
| 보관 온도 | -40°F~158°F/-40°C~70°C |
| 습도 | 5%~95% 비응축 |
| 낙하 사양 | DS36X8: 실온에서 10.0피트/3.0미터 높이로부터 콘크리트 바닥에 수차례 낙하에 대한 내성
DS3678: -20°C~50°C 온도에서 8.0피트/2.4미터 높이부터 콘크리트 바닥에 수차례 낙하 시의 충격에 대한 내성 DS3608: -30°C~50°C 온도에서 8.0피트/2.4미터 높이부터 콘크리트 바닥에 수차례 낙하 시의 충격에 대한 내성 |
| 충격 사양 | 3.3피트/1미터 높이에서 7,500회 충격 |
| 밀봉 | 스캐너: IP65 및 IP68, 관련 IEC 밀봉 사양 기준
FLB 크래들: IP65 |
| ESD | EN61000-4-2 기준, ±20 KV 공기 방전, ±10 KV 직접 방전, ±10 KV 간접 방전 |
| 주변 조명 내성 | 0~10,037 촉광/0~108,000 Lux (직사광선) |
규제
| 환경친화성 | RoHS EN 50581: 2012 |
|---|---|
| 전기 안전 | EU 안전: EN 60950-1: 2006 + A11: 2009 + A1: 2010 + A12: 2011 + AC 2011 + A2: 2013
국제 안전: IEC 60950-1: 2005 + A1: 2009 + A2: 2013 미국/캐나다 안전: UL 60950-1, 제2판, CAN/CSA-C22.2 No. 60950-1-07 |
| 레이저/LED 안전 | IEC/EN 62471(Ed 1)에 따른 LED 위험 그룹 면제
IEC/EN 60825-1(Ed 3)에 따른 Class 2 레이저 21CFR1040.10 준수 |
EMI/RFI
| EMI/RFI | IT 방출: EN 55022: 2010/AC: 2011(Class B)
IT Immunity: EN 55024: 2010 중공업: EN 61000-6-2: 2005/AC:2005 고조파 전류 방출: EN 61000-3-2: 2006 + A1: 2009 + A2: 2009 (Class B) 전압 변동 및 플리커: EN 61000-3-3: 2013 무선 주파수 장치: 47 CFR Part 15, Subpart B, Class B 디지털 장치: ICES-003 Issue 5, Class B |
|---|
보증
| 보증 기간 | 스캐너 및 크래들: 36개월
배터리: 12개월 (배송일 기준) |
|---|
Zebra DS3600-DP는 제조 부품 표면에 직접 새겨진 DPM(Direct Part Mark) 코드를 판독하도록 설계된 산업용 바코드 스캐너입니다.
금속이나 플라스틱 부품에 레이저 각인, 도트핀, 잉크 등으로 표시된 코드를 인식할 수 있어 자동차 부품, 전자제품, 항공우주, 금속 가공, 생산이력 관리 현장에서 활용됩니다.
일반 라벨에 인쇄된 1D·2D 바코드도 함께 판독할 수 있습니다.
네. DS3600-DP는 DPM 코드뿐만 아니라 일반적인 1D 바코드, 2D 바코드, QR코드, Data Matrix 등을 판독할 수 있습니다.
따라서 하나의 스캐너로 부품에 직접 각인된 코드와 제품 라벨, 공정관리 바코드, 포장 바코드를 함께 관리할 수 있습니다.
다만 실제 판독 성능은 코드 크기, 인쇄 품질, 명암 대비, 표면 반사 정도에 따라 달라질 수 있습니다.
두 모델의 가장 큰 차이는 연결 방식입니다.
고정된 작업대나 검사 공정에서는 유선형이 적합하며, 작업자가 설비와 부품 사이를 이동해야 하는 제조 현장에서는 무선형이 편리합니다.
두 모델 모두 DPM과 일반 1D·2D 바코드 판독을 지원합니다.
DS3600-DP는 제조 현장에서 사용되는 다양한 직접 부품 마킹 방식을 판독할 수 있습니다.
대표적으로 레이저 에칭, 도트핀 마킹, 잉크 마킹, 화학 에칭, 잉크젯, 몰드, 주조 및 열분사 방식으로 표시된 코드에 사용할 수 있습니다.
저대비 코드나 반사가 심한 금속 표면에서도 판독할 수 있도록 DPM 전용 조명 시스템이 적용되었습니다.
DS3600-DP는 먼지, 물, 충격이 발생하기 쉬운 산업 현장을 고려한 울트라 러기드 스캐너입니다.
스캐너 본체는 IP65 및 IP68 밀봉 등급을 지원하며, 공식 사양 기준 최대 3m 높이의 낙하와 반복적인 충격 테스트를 견디도록 설계되었습니다.
무선형 크래들도 IP65 등급을 지원해 제조공장, 창고, 정비시설 등 열악한 환경에서 사용할 수 있습니다.
DS3600-DP는 제품과 부품의 생산이력을 개별적으로 추적해야 하는 산업에 적합합니다.
주요 활용 분야는 다음과 같습니다.
특히 금속이나 플라스틱 표면에 직접 각인된 Data Matrix 코드가 일반 스캐너로 원활하게 인식되지 않는 현장에서 검토하기 좋은 제품입니다.
