데이터로직 주요 바코드 스캐너 - 고정식 산업용 스캐너

STS320의 장점

Datalogic의 Barcode scanner Model

STS320 스캐너 세부사양

STS320 Scanner Specification

광학 기능

• 센서 유형
  - 이미지 해상도 2.0 Mpixel (1920 x 1080) 16:9 양식
  - 팩터 - 1/3인치 CMOS 글로벌 셔터


• 프레임 속도
  - 애플리케이션에 따라 40~60프레임/초


• 조명
  - 내부 조명 색상: 파란색
  - 내부 조명 전원: 고출력 14개 LED, 매우
  - 고출력 36 LED


• 피치
  - ± 35°


• 기울기
  - 0° - 360°

디코딩 기능

• 읽을 수 있는 기호
  - 1D 코드: 모든 표준 1차원 기호
  - 2D 코드: 데이터 매트릭스, QR 코드, 마이크로 QR, 맥시코데, 아즈텍, 도트 코드
  - 우편번호: 호주 우편, 왕립 우편, Kix 코드, 일본 우편, 플래닛, 포스트넷 (+BB), 인텔리전트 메일, 스웨덴 우체국 및 기타 여러 곳


• 코드 품질 지표
  - 1D CQ 표준: ISO/IEC 15416
  - 2D CQ 표준: ISO/IEC 16022/18004, ISO/IEC 29158 (AIM-DPM), ISO/IEC 15415

통신 인터페이스

• 임베디드 통신 인터페이스
  - 이더넷 10/100/1000 Mbit/s: TCP/IP, UDP, FTP 및 필드버스 PROFINET IO, 이더넷 IP, 모드버스 TCP
  - 직렬 RS232/RS422FD(최대 115.2 Kbit/s + 직렬 보조) RS232 up to 115.2 Kbit/s - OPC UA


• 리더 네트워킹
  - Datalogic ID-NET™


• 연결 모드
  - 통과
  - 마스터/슬레이브
  - 이더넷 포인트 투 포인트

입력 및 출력

• 디지털 입력
  - 광 coupled 및 극성에 민감하지 않은 2개의 입력
  - 최대 전압 30Vdc
  - 최대 입력 전류 10mA


• 디지털 출력
  - 3 출력: 구성 가능한 NPN, 보호된 PNP 및 PP 단락
  - VOUT (ILOAD = 0 mA) max. 24 Vdc
  - VOUT(ILOAD = 100mA) 최대 3Vdc
  - ILOAD 최대 100mA
  - CBX 연결 상자를 사용하여 처음 두 개의 결합된 출력은 옵토입니다

사용자 인터페이스 및 프로그래밍

• 조준 시스템
  - 레이저 크로스 레드 프로젝션 조준


• 사용자 인터페이스
  • 구성 가능한 360도 멀티컬러 시각 피드백
  • 녹색 점 및 적색 점 LED
  • X-PRESS™ 인간 기계 인터페이스
  • 삐삐
  • X-PRESS™ 푸시 버튼
  • 7개의 LED(상태, 통신, 트리거, 양호, 읽기, 준비, 전원 켜기, 네트워크)
  • 웹 모니터링 및 웹 감독 인터페이스


• 장치 프로그래밍

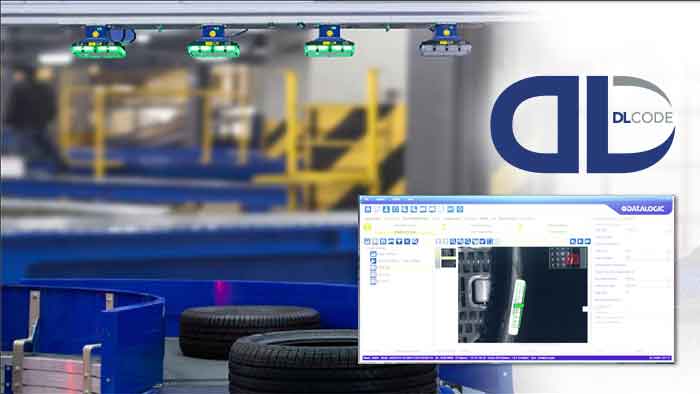

  - DL.CODE™ Windows 기반 소프트웨어(프로그래밍)
  - 이더넷 또는 시리얼 인터페이스를 통해) 자바스크립트 형식적 출력 포함
  - 직렬 호스트 모드 프로그래밍
  - X-PRESS™ 인간 기계 인터페이스



전기 기능

• 전원 공급 전압
  - 24Vdc ± 10%


• 최대 전력 소비량
  - STS320-XX3 3,1A Max
  - STS320-XX4 4,1A Max
  - STS320-XX5 5,1A Max
  - STS320-XX6 6,0A Max



물리적 특징

• 치수
  - STS320-003, STS320-013, STS320-014, STS320-203
  - 695 x 177 x 119.1 mm [27.36 x 6.97 x 4.69 in]
  - STS320-113
  - 695 x 181.5 x 133.9 mm [27.36 x 7.15 x 5.27 in]
  - STS320-103, STS320-114
  - 726 x 181.5 x 133.9 mm [28.58 x 7.15 x 5.27 in]
  - STS320-204
  - 815 x 177 x 119.5 mm [32.09 x 6.97 x 4.64 in]
  - STS320-004, STS320-015, STS320-016,STS320-205
  - 1095 x 177 x 119.1 mm [43.11 x 6.97 x 4.69 in]
  - STS320-104, STS320-115
  - 1095 x 181.5 x 133.9 mm [43.11 x 7.15 x 5.27 in]
  - STS320-116
  - 1126 x 181.5 x 133.9 mm [44.33 x 7.15 x 5.27 in]


• 체중
  - STS320-003, STS320-013, 5TS320-203: 4.84kg(10.67파운드)
  - STS320-103, STS320-113: 5.68kg(12.52파운드)
  - STS320-014: 5.54kg(12.21파운드)
  - STS320-114: 6.68kg(14.73파운드)
  - STS320-204: 6.16kg(13.58파운드)
  - STS320-004: 7.44kg(16.40파운드)
  - STS320-104: 8.58kg(18.92파운드)
  - STS320-015, STS320-205: 8.12kg(17.90파운드)
  - STS320-115: 9.55kg(21.04파운드)
  - STS320-016: 8.80kg(19.40파운드)
  - STS320-116: 10.51kg(23.17파운드)


• 케이스 재질
  - 알루미늄 케이스 및 플라스틱 보호 창 커버

환경 기능

• 습도
  - 90% 비응축


• 보호 클래스 EN60529
  - IP65 and IP67


• 작동 온도
  - -10~50°C(14~122°F)


• 보관 온도
  - - 20~70°C(-4~158°F)


• 황 가스 저항
  - ISO EN 60068-2-43에 따른 모든 모델에 사용 가능합니다



안전 및 규제

• 기관 승인
  - 제품은 필요한 안전 및 규제를 충족합니다


• 환경의  의도된 용도에 대한 승인.
  - EU RoHS 준수


• 규제
  - EN61000-6-2 전자기 면역
  - EN61000-6-4 전자기 방출 클래스 A
  - 클래스 A 디지털 장치를 위한 FCC 파트 15
  - 캐나다 및 미국용 CSA 상장 제품; CE; KC


• 레이저 안전
  - 클래스 1 레이저 제품이지만 클래스 2 레이저로 표시될 수 있습니다
  - 다음과 같은 더 나쁜 경우의 제품
  - IEC 60825-1
  - EN 62471에 따른 CDRH 요구 사항 준수


• LED 안전
  - LED 안전(위험군 1)



보증

• 보증 2년 공장 보증
