데이터로직 주요 바코드 스캐너 - 고정식 산업용 스캐너

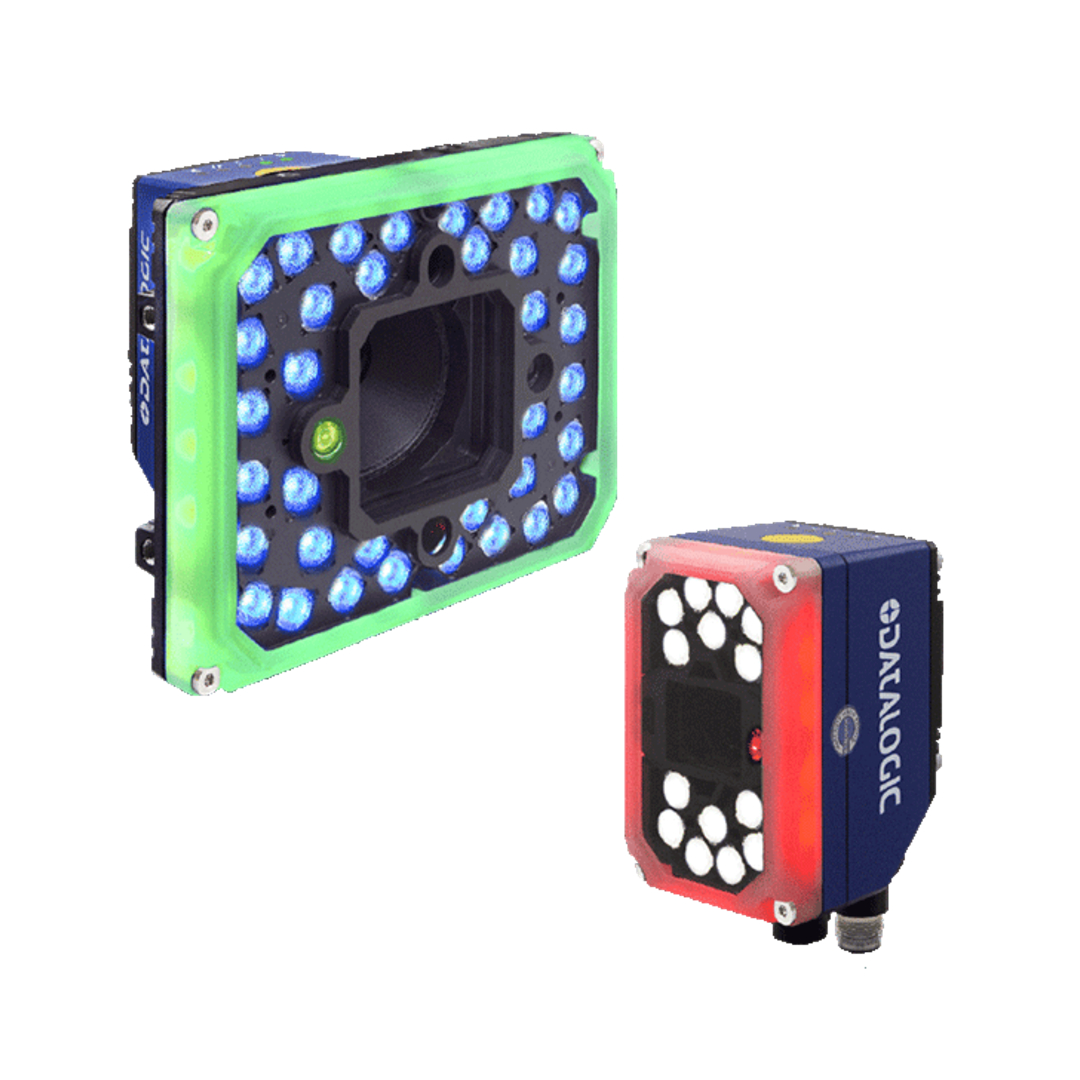

Matrix 320 시리즈의 장점

Datalogic의 Barcode scanner Model

Matrix 320 시리즈 스캐너 세부사양

Matrix 320 시리즈 Scanner Specification

기술 데이터

• 센서
  - Image resolution 2.0 MP (1920 x 1080) 16:9 form factor - 1/3'' CMOS global shutter


• 프레임 속도
  - 60 frames/s

액체 렌즈 모델

• 판독 범위
  - 6mm: 최소: 50 - 최대: 550mm
  - 9mm: 최소: 35 - 최대: 1000mm
  - 16mm: 최소: 70 - 최대: 1500mm


• 광학 모델 (시야각)
  - 액체 렌즈 6mm(48°)
  - 액체 렌즈 9mm(34°)
  - 액체 렌즈 16mm(20°)


• 광학 초점 제어
  - 전자 초점 조절


• 조명
  - 내부 조명 색상: 파란색, 빨간색, 흰색 조명(액체 렌즈 9mm 및 16mm 전용)
  - 14 LED 조명기 모델: 내부 조명기 전원: 고출력 14 LED
  - 36 LED 일루미네이터 모델: 내부 일루미네이터 전원: 초고전력 36 LED

C-마운트 모델

• 광학 초점 제어
  - C-마운트 렌즈 4mm(68°), 6mm(48°), 8mm(37°), 12mm(25°), 16mm(19°), 25mm(12°), 35mm(9°)
  - 수동 초점 조정


• 조명
  - 내부 조명 색상: 파란색, 흰색, 적외선, 자외선
  - 14 LED 조명기 모델: 내부 조명기 전원: 고출력 14 LED
  - 36 LED 조명기 모델: 내부 조명기 출력: 초고전력 36 LED



• 편광 필터
  - 전면 커버 액세서리로 제공


• 바코드 품질 지표
  - 1D CQ 표준: ISO/IEC 15416
  - 2D CQ 표준: ISO/IEC 16022/18004, ISO/IEC 29158 (AIM-DPM), ISO/IEC 15415


• 전원 공급
  - 24 VDC ± 10%


• 최대 전력 소비
  - 14 LED 조명기 모델: 0.42 A, 최대 10 W
  - 36 LED 일루미네이터 모델: 0.62 A, 최대 15 W.


• EN60529 보호 등급
  - IP65 및 IP67


• CPU
  - 표준 모델: 코어 4개(900MHz) - 프리미엄 모델: 코어 4개(1600MHz)


• 작동 온도
  - 액체 렌즈 모델: -0 ~ 45°C / 32 ~ 113°F
  - C-Mount 모델: -10 ~ 50°C / 14 ~ 122°F
  - 모델 표에 (*)로 나열된 부품 번호: 0 ~ 50°C / 32 ~ 122°F


• 보관 온도
  - -20 to 70 °C / -4 to 158 °F


• 케이스 재질
  - 알루미늄 케이스 및 플라스틱 보호 창 커버


• 치수
  - 14 LED 일루미네이터 모델: 커넥터에서 0° H 108.7 x W 54 x L 55.5 mm / 4.3 x 2.1 x 2.2 (커넥터에서 0° H 88 x W 54 x L 75.6 mm / 4.3 x 2.1 x 2.2) (커넥터에서 90°)
  - 36 LED 조명기 모델: 커넥터에서 0° H 115.5 x W 126 x L 70.3 mm / 4.6 x 4.9 x 2.8 (커넥터에서 0° H 101 x W 126 x L 90.7 mm / 4.6 x 4.9 x 2.8) (커넥터에서 90°


• 무게
  - 14 LED 일루미네이터 모델: 액체 렌즈 14 LED 일루미네이터: 380그램 / 13.4온스

  - 36 LED 일루미네이터 모델: 액체 렌즈 36 LED 일루미네이터: 650 gr / 22.9온스
  - C-Mount 36 LED 조명기: 리더 본체 300gr / 10.6온스 조명 어댑터 300gr / 10.6온스 조명기 300gr / 10.6온스


• 유황 가스 저항
  - ISO EN 60068-2-43에 따른 모든 모델에 사용 가능


• ESD 안전
  - 14 LED 일루미네이터 모델 : 전면 커버 액세서리로 제공
  - 36 LED 조명기 모델: 사용할 수 없음


• YAG 레이저 보호
  필터 액세서리로 제공(ESD 커버와 호환)


• 유연한 케이블
  액세서리로 제공


• 임베디드 통신 인터페이스
  - 이더넷 10/100/1000 Mbit/s: TCP/IP, UDP, FTP, SFTP 및 필드버스 PROFINET IO, 이더넷 IP, 모드버스 TCP
  - 직렬 RS-232/RS-422FD(최대 115.2 Kbit/s) + 직렬 보조 RS-232(최대 115.2 Kbit/s)
  - OPC UA


• 리더 네트워킹
  - Datalogic ID-NET™


• 연결 모드
  - 통과
  - 마스터/슬레이브
  - 이더넷 포인트 투 포인트


• 디지털 입력
  - 광 coupled 및 극성에 민감하지 않은 2개의 입력
  - 최대 전압 30VDC, 최대 입력 전류 10mA


• 디지털 출력
  - 3 출력: 구성 가능한 NPN, PNP 및 PP 단락 보호
  - VOUT (ILOAD = 0 mA) max. 24 VDC
  - VOUT(ILOAD = 100mA) 최대 3VDC
  - ILOAD 최대 100mA
  - CBX 연결 상자를 사용하여 처음 두 출력은 광결합됩니다


• 조준 시스템
  - 레이저 크로스 레드 프로젝션 조준


• 사용자 인터페이스
  - 360도 멀티컬러 시각 피드백, 그린 스팟 및 레드 스팟 LED 구성 가능
  - X-PRESS™ 인간 기계 인터페이스
  - 삐삐, X-PRESS™ 푸시 버튼, 7개의 LED(상태, 통신, 트리거, 읽기, 준비 완료, 전원 켜기, 네트워크)
  - 웹 모니터링 인터페이스


• 장치 프로그래밍
  - 자바스크립트 출력 형식을 갖춘 DL.CODE™ Windows 기반 소프트웨어(이더넷 또는 시리얼 인터페이스를 통한 프로그래밍)
  - 직렬 호스트 모드 프로그래밍; X-PRESS™ 인간 기계 인터페이스


• 보증
  - 2년 공장 보증
