데이터로직 주요 바코드 스캐너 - 고정식 산업용 스캐너

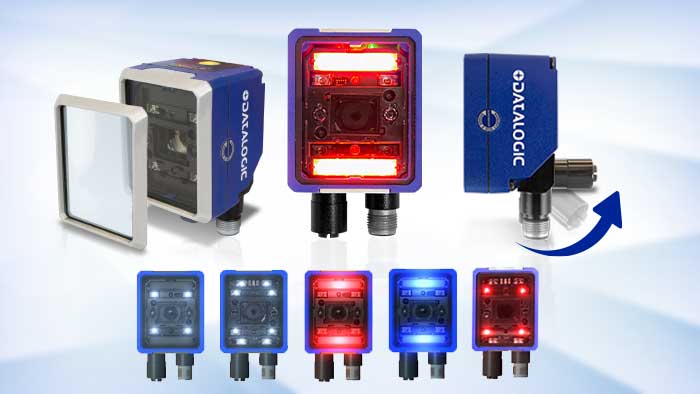

Matrix 220의 장점

Datalogic의 Barcode scanner Model

Matrix 220 스캐너 세부사양

Matrix 220 Scanner Specification

기술 데이터

• 크기
  - 78 mm x 47 mm x 38 mm / 3.07 x 1.85 x 1.50 in; Connector at 0°
  - 57 mm x 47 mm x 58 mm / 2.63 x 1.85 x 2.30 in; Connector at 90


• 무게
  - 173 gr / 6.1 oz


• 케이스 재질
  - 알루미늄 케이스와 플라스틱 창 보호 커버


• 작동 온도
  - 0~50 °C / 32~122 °F : 모델리스트에서 (*)가 되어있는 P/N
  - -10~50 °C / 14~122 °F : 모델리스트에서 (*)가 없는 그 외 P/N


• 보관 온도
  - -20 to 70 °C / -4 to 158 °F


• 보호 등급
  - IP65, IP67


• 유황 가스 저항
  - ISO EN 60068-2-43에 따라 모든 모델에서 가능


• ESD 보호
  - 있음. 전면 커버 액세서리로 제공


• YAG 레이저 보호
  - 있음. 전면 커버 액세서리로 제공


• ESD 보호 및 YAG 레이저 보호
  - 있음. 전면 커버 액세서리로 제공


• 플렉시블 케이블
  - 있음. 액세서리로 제공


• 전원 공급
  - PoE를 제외한 모든 모델: 10~30VDC
  - PoE 모델: 48VDC


• 최대 전력 소비
  - PoE를 제외한 모든 모델: 4.2 W (10 VDC~30 VDC)
  - PoE 모델: 4.8 W (48 VDC)


• CPU
  - 표준 모델: 2 cores @ 600 MHz
  - 프리미엄 모델: 4 cores @ 1200 MHz


• 센서
  - Image resolution 1280 x 960 (1.2 megapixel) - 1/3'' CMOS global shutter


• 프레임 속도
  - 45 frames/s


• 광학 포커스 제어
  - 오토(전자식) 포커스 제어


• 광학 모델/시야각
  - 7 mm (38.3°)
  - 12 mm (24.1°)


• 판독 범위
  - 표준 모델
  - STD-W, STD-W HP 와 STD-UV HP:
  - 최소: 40 mm
  - 최대: 400 mm (7 mm 렌즈), 600 mm (12 mm 렌즈)

  - 직접 부품 마킹(DPM) 모델
  - DPM-R 과 DPM-B:
  - 최소: 40 mm 최대: 300 mm
  - DPM-R HP:
  - 최소: 40 mm 최대: 400 mm (7 mm 렌즈), 600 mm (12 mm 렌즈)

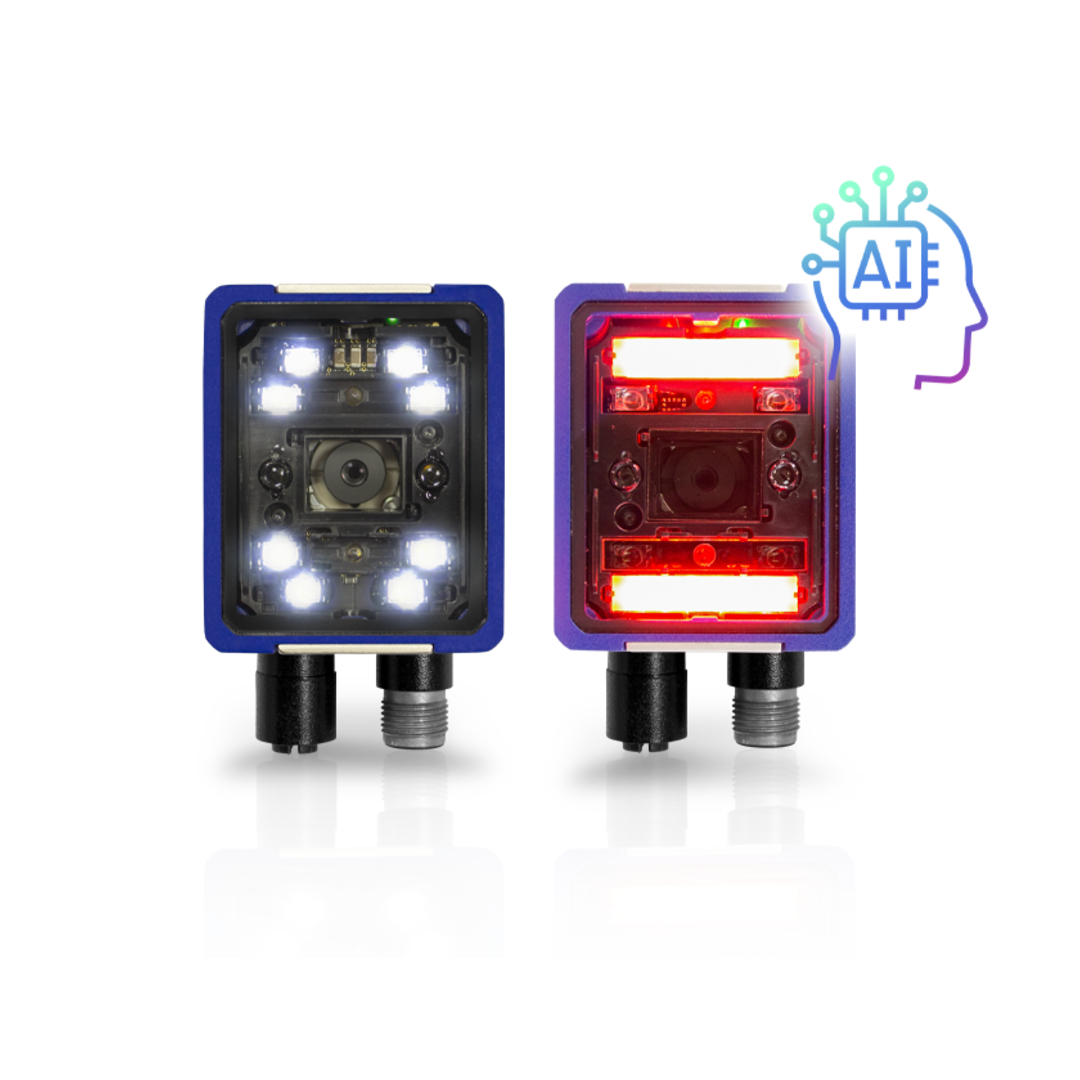

• 조명
  - 표준 모델
  - 흰색 조명
  - 흰색 고출력 조명
  - 자외선 고출력 조명

  - 직접 부품 마킹(DPM) 모델
  - 적색 조명(편광 & 확산광)
  - 적색 고출력 조명(편광)
  - 청색 조명(편광 & 확산광)


• 조준 시스템
  - 적색 LED 조준기 2개


• 편광 필터
  - 표준 모델 : 없음
  - 직접 부품 마킹(DPM) 모델 : 있음. 내장형


• High Dynamic Range (HDR)
  - 모든 모델에 가능


• 판독 가능한 부호
  - 1D 코드: 모든 표준 1D 심볼
  - 2D 코드: 데이터 매트릭스, QR 코드, 마이크로 QR, 맥시코드, 아즈텍, 닷 코드
  - 우편번호: 로열 메일, 일본 우편, 플래닛, 포스트넷 등
  - 디지마크 (디지마크) 바코드: DWCODE™


• 코드 품질 지표
  - 1D CQ 표준: ISO/IEC 15416
  - 2D CQ 표준: ISO/IEC 16022/18004, ISO/IEC 29158 (AIM-DPM), ISO/IEC 15415


• 내장형 통신 인터페이스
  - PoE를 제외한 모든 모델:
  - Ethernet 10/100 Mbit/s: TCP/IP, UDP, FTP and Fieldbus PROFINET IO, Ethernet IP, Modbus TCP- Serial RS-232/RS-422FD up to 115.2 Kbit/s + Serial Aux RS-232- OPC UA
  - PoE 모델:
  - Ethernet 10/100 Mbit/s PoE Mode A and Mode B: TCP/IP, UDP, FTP and Fieldbus PROFINET IO, Ethernet IP, Modbus TCP- Serial Aux RS-232- OPC UA


• 리더 네트워킹
  - Datalogic ID-NET™


• 연결 모드
  - 통과
  - 마스터/슬레이브
  - 이더넷 포인트 투 포인트


• 디지털 인풋
  - PoE를 제외한 모든 모델: 2개의 입력이 광결합되고 극성에 민감하지 않음
  - PoE 모델: 1 입력 광결합 및 극성 무감응


• 디지털 아웃풋
  - 3 출력(PoE 모델에서는 제공되지 않음):
  - 구성 가능한 NPN, PNP, PP 단락 보호 CBX를 사용하면 처음 두 출력이 광결합됩니다


• 사용자 인터페이스
  - X-PRESS™ 인간 기계 인터페이스 삐삐,
  - 푸시 버튼,
  - 7개의 LED(상태, 통신, 트리거, 좋은 읽기, 준비 완료, 전원 켜기, 네트워크)
  - 그린 스팟 및 레드 스팟
  - LED 웹 모니터링 인터페이스

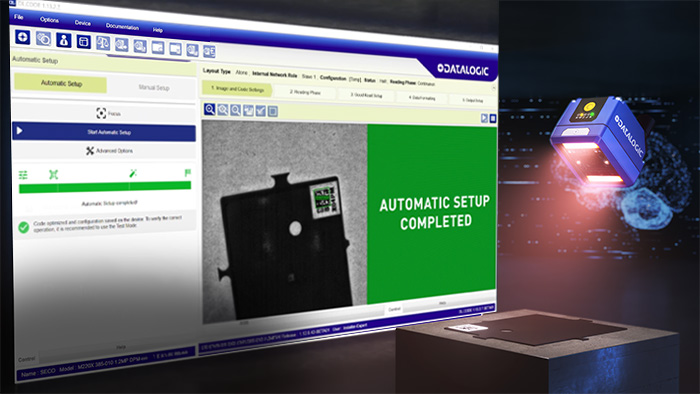

•  디바이스 프로그래밍
  - 자바스크립트 출력을 사용하는 DL.CODE™ Windows 기반 소프트웨어(이더넷 또는 시리얼 인터페이스를 통한 프로그래밍) 포맷터
  - 호스트 모드 프로그래밍
  - X-PRESS™


• 보증기간
  - 2년 공장 보증
