데이터로직 주요 바코드 스캐너 - 고정식 산업용 스캐너

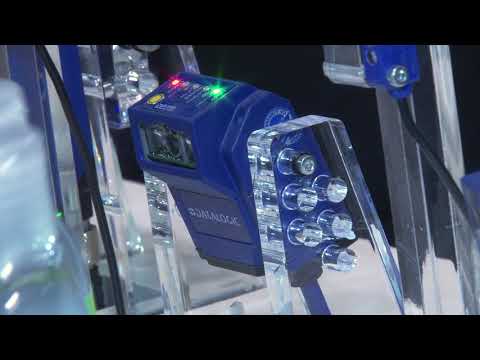

Matrix 120의 장점

Datalogic의 Barcode scanner Model

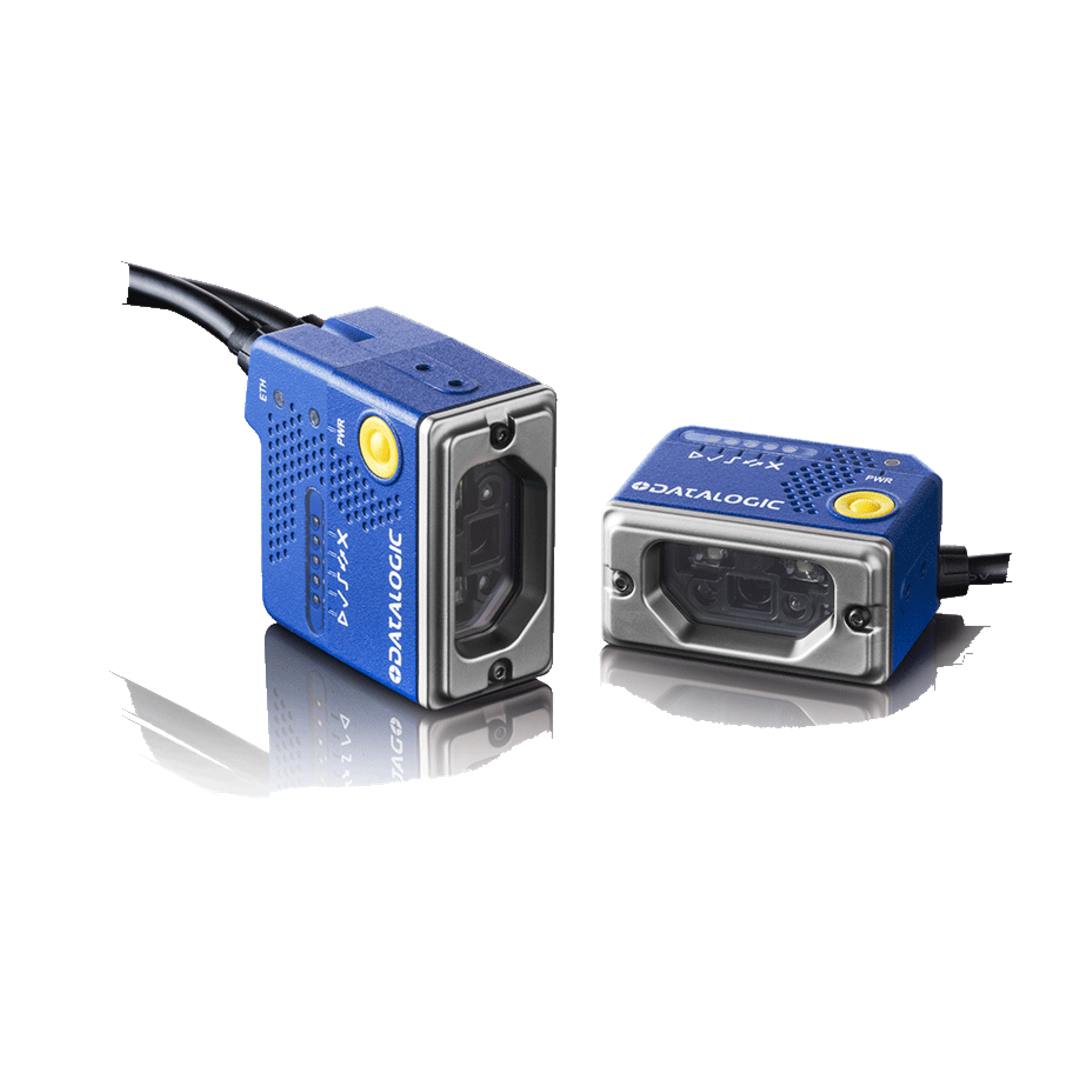

Matrix 120 스캐너 세부사양

Matrix 120 Scanner Specification

광학적 특징

• 센서
  - 글로벌 셔터/WVGA가 장착된 CMOS 센서 - 752x480 px
  - 글로벌 셔터/1.2 MP의 CMOS 센서 - 1280x960 px


• 프레임 속도
  - 최대 57프레임/초(WVGA 모델),
  - 최대 36프레임 프레임/초(1.2 MP 모델)


• 조명
  - 화이트 내부 조명 장치


• 포커싱 시스템
  - 사전 보정된 세 가지 방법으로 수동 조정 위치 (45, 70, 125mm - WVGA; 45, 80,125mm - 1.2 MP)


• 편광 필터
  - 전용 모델에서 사용 가능


• 리딩 각도(pitch)
  - +/- 35°


• 리딩 각도(기울기)
  - 0° - 360°(수직 FOV 내)

디코딩 특징

• 판독 가능한 부호
  - 다음 중 하나에 대한 전방위 판독코드
  - 1D 코드: 모든 표준 1차원 기호들
  - 2D 코드: 데이터 매트릭스, QR 코드, 마이크로 QR, 맥시코데, 아즈텍, 닷 코드
  - 우편번호: 로열 메일, 일본 우편, 플래닛, 포스트넷 외 다수
  - 디지마크 바코드: DWCODE™


• 판독 능력
  - 모든 코드 유형에 대한 전방위
  - 멀티라벨 / 멀티코드 읽기


• 코드 품질 지표
  - 1D CQ 표준: ISO/IEC 15416
  - 2D CQ 표준: ISO/IEC 16022/18004, ISO/IEC 29158(AIM-DPM), ISO/IEC 15415

통신 인터페이스

• 내장된 통신 인터페이스
  - 메인 RS-232 또는 RS-422 FD(2400~115200비트/초) SER+ETH 모델:
  - RS-232/RS-422/이더넷 10/100 프로토콜 TCP/IP, UDP, FTP 및 Fieldbus를 사용하는 Mbit/s PROFINET IO, 이더넷 IP, 모드버스 TCP
  - SER+USB 모델:
  - RS-232/RS-422/USB 2.0 높이 속도(USB-CDC, USB-HID)

입력과 출력

• 디지털 인풋
  - 두 개의 소프트웨어 프로그래밍 가능(PNP/NPN)


• 디지털 아웃풋
  - 두 개의 소프트웨어 프로그래밍 가능(PNP/NPN)

  •


사용자 인터페이스와 프로그래밍

• 작동 모드
  - 연속
  - 원샷
  - 페이즈 모드


• 조준 시스템
  - 레이저 표시기


• 사용자 인터페이스
  -그린 스팟
  - X-PRESS™ 인간 기계 인터페이스
  - 삐삐
  - X-PRESS™ 푸시 버튼
  - 6개의 LED(전원; 준비 완료, 양호, 트리거, Com),상태, 이더넷 네트워크)


• 디바이스 프로그래밍
  - DL.CODE™ Windows 기반 소프트웨어
  - (이더넷 또는 시리얼 인터페이스를 통한 프로그래밍)
  - 자바스크립트 출력 형식 사용
  - 직렬 호스트 모드 프로그래밍
  - X-PRESS™ 인간 기계 인터페이스



전원 특징

• 전원 공급
  - 5-30VDC


• 최대 전력 소비
  - 1.6 to 2.4 W

물리적 특징

• 크기
  - 45.4 x 31.1 x 23.5 mm / 1.8 x 1.2 x 1 in(SER+USB 모델)
  - 45.4 x 48.5 x 23.5 mm / 1.8 x 1.9 x 1 in(SER+ETH 모델)
  - 케이블 버전: STD 1000mm / 39인치, SC 100mm / 3.9인치


• 무게
  - 표준 케이블
  - 117g / 4.1온스(케이블 포함)(SER+USB 모델) - 케이블 포함 시 200g / 7.1온스 (SER+ETH 모델)
  - 짧은 케이블
  - 케이블 포함 시 96g/3.4온스(SER+USB 모델) - 145g/5.1온스(케이블 포함)(SER+ETH 모델)


• 케이스 재질
  - 알루미늄

환경적 특징

• 습도
  - 90% 비응축


• 보호 등급
  - EN60529 IP65


• 작동 온도
  - 0-45 ºC / 32 – 113 ºF


• 보관 온도
  - -20~70°C / -4~158°F


• 유황 가스 저항
  - ISO EN에 따른 모든 모델에 사용 가능 60068-2-43


• ESD 보호A
  - 전용 모델에서 사용 가능

안전 & 규정

• 기관 승인
  - 제품은 필요한 안전성을 충족합니다
  - 의도된 용도에 대한 규제 승인.


• 환경 규약
  - EU RoHS 준수


• 규정
  - EN61000-6-2 전자기 면역
  - EN61000-6-4 전자기 방출 클래스 A
  - 클래스 A 디지털 장치를 위한 FCC 파트 15
  - 캐나다 및 미국용 CSA 상장 제품
  - CE
  - KC
  - EAC


• 레이저 안전
  - IEC 60825-1에 따른 클래스 1M 레이저 제품
  - CDRH 요구 사항 준수


• LED 안전
  - EN 62471에 따른 LED 안전 면제 위험 그룹

품질 보증

• 품질 보증
  - 2년 공장 보증
