데이터로직 주요 바코드 스캐너 - 핸드 스캐너

QuickScan 2500 시리즈의 장점

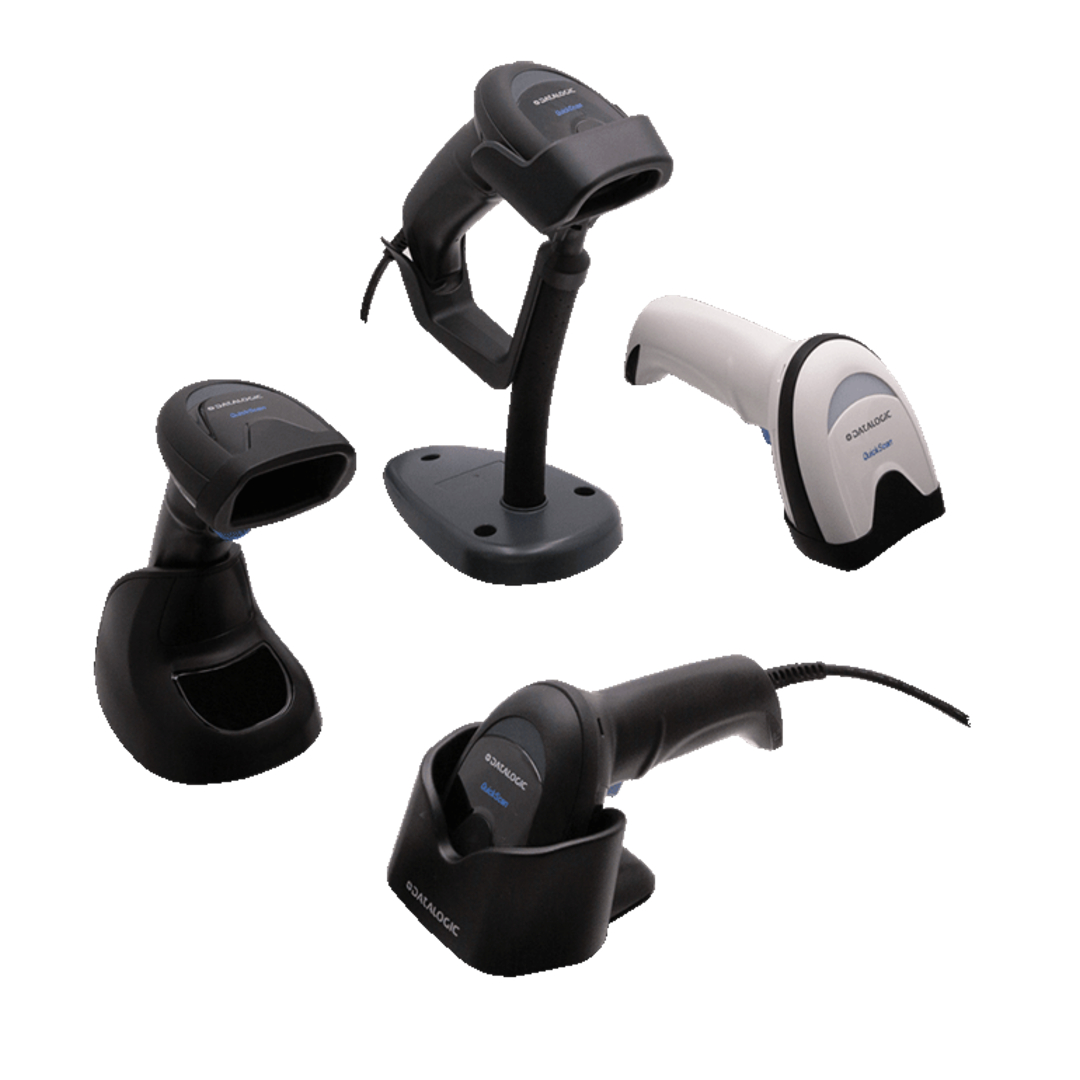

Datalogic의 Barcode scanner Model

QuickScan 2500 시리즈 스캐너 세부사양

QuickScan 2500 시리즈 Scanner Specification

무선 모델 통신

• QuickScan QM2500
  - 데이터로직 STAR Cordless System
  - 유효 복사 전력: 433.92 MHz < 6.3 mW, 910 MHz < 50 mW
  - 점-대-점 구성
  - 무선 주파수: 433.92MHz, 910 MHz
  - 양방향 통신
  - 무선주파수 범위(옥외): 30.0 m


• Bluetooth 무선 기술
  - 프로파일: SPP(시리얼 포트 프로파일)
  - 프로토콜: Bluetooth 5.0 인증 1등급
  - 무선 주파수: 2.4 GHz
  - 무선 주파수 범위 (옥외): 50.0 m / 164 ft
  - 무선 주파수 범위 거리는 기지국을 통해 측정됩니다.
  - 다른 Bluetooth 주변 장치와의 연결 범위는 결과가 다르게 나타날 수 있습니다.
  - 보안: 데이터 암호화, 스캐너 인증

디코딩 성능

• 1D / 선형 바코드
  - 자동 모드는 GS1 DataBar™ 선형 코드를 비롯한 모든 표준 1D 코드를 식별합니다.


• 2D 바코드
  - Aztec Code
  - China Han Xin Code
  - Data Matrix
  - MaxiCode
  - Micro QR Code
  - QR Code
  - Dot code


• 우편 코드
  - Australian Post
  - British Post
  - China Post
  - IMB
  - Japanese Post
  - KIX Post
  - Planet Code
  - Postnet
  - Royal Mail Code (RM4SCC)


• 다층 코드
  - EAN/JAN 복합
  - GS1 DataBar 복합
  - GS1 DataBar 확장 스택
  - GS1 DataBar 스택
  - GS1 DataBar 전방위 스택
  - MacroPDF
  - MicroPDF417
  - PDF417
  - UPC A/E 복합


• 디지털 워터마크
  - Digimarc 바코드(QD2500, QM2500, QBT2500만 해당)


• OCR
  - OCR-A
  - OCR-B
  - MICR (QD2500, QM2500, QBT2500 만)

유선 모델 전력 사양

• 전류
  - Operating: < 400 mA @ 5V
  - Standby/Idle: < 90 mA @ 5V


• 전압
  - 5 VDC

무선 모델 전력 사양

• 배터리
  - 배터리 유형
  - 리튬 이온: 3250 mAh

  - 충전 시간 (스캐너만 해당)
  - C형 외부 전원: 3시간

  - 충전 시간(크래들을 통한 충전)
  - 외부 전원: 4시간 @ 12 VDC
  - 충전 당 판독 수: 115,000


• 크래들 표시등 LED
  - 배터리 충전 중(주황색 또는 녹색으로 깜박임)
  - 충전 완료 (녹색 유지)


• 전류
  - 충전(일반): 스캐너 전용: 300mA @ 3.7 V(작동)
  - 크래들만 해당(BC2090): 45 mA @ 5 V(작동)


• 입력 전압
  - C형 포트에서 5V+/-5%(스캐너) 4.5 ~ 14 VDC +/- 5% (크래들 BC2090)

  •


환경적 특성

• 주위 밝기
  - 0 - 110,000 lux


• 낙하 사양
  - 1.5 m / 5.0 ft에서 콘크리트 표면상의 반복되는 낙하에도 견딜 수 있습니다.


• 트리거
  - 약 천만 번의 스캔 가능


• ESD 보호
  - 16 kV


• 습도 (비 응축)

  - 0 - 95%



• 방진 및 방수
  - IP52


• 온도
  - 작동 온도: 0 ~ 50 °C / 32 ~ 122 °F
  - 보관/운반 온도: -40 ~ 70 °C / -40 ~ 158 °F

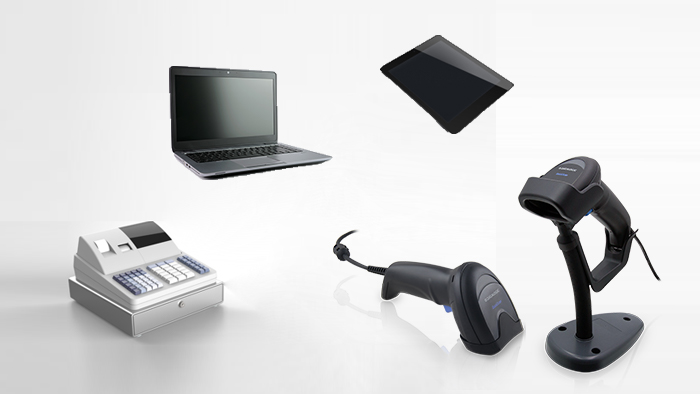

인터페이스

• 인터페이스
  - 무선 모델
  - BC2090: USB C형 / USB / RS-232멀티 인터페이스
  - 코드 모델
  - QD2590: USB C형 / USB / RS-232멀티 인터페이스 QW2520, QD2520: USB C형 / USB 전용

물리적 특성

• 색상 옵션
  - QD2500: Black, White
  - QW2500: Black


• 규격
  - 무선 모델
  - 스캐너 전용: 15.9 x 6.8 x 10.7 cm / 6.2 x 2.7 x 4.2 in
  - 유선 모델
  - 14.8 x 6.8 x 12.6 cm / 5.8 x 2.7 x 4.96 in


• 무게
  - 145.0 g / 5.1 oz (유선 모델)
  - 206.5 g / 7.3 oz (무선 모델, 배터리 포함)

리딩 성능

• 이미지 캡처
  - 그래픽 형식: BMP, JPEG, TIFF
  - 그레이스케일: 256, 16, 2


• 이미지 센서
  - QD2500, QM2500, QBT2500: 1 메가픽셀 (1280 x 800 픽셀)
  - QW2500: VGA (640 x 480 픽셀)


• 광원
  - 조준: 청색 LED 468 nm
  - 조명: 적색 LED 624 nm


• 모션 허용오차
  - 30 IPS


• 인쇄 선명도 (최저)
  - QD2500, QM2500, QBT2500: 최소 15%
  - QW2500: 특정 구성의 경우, 최소 15%


• 리딩 각도
  - 피치: +/- 65°
  - Roll (Tilt): 360°
  - Skew (Yaw): +/- 65°


• 리딩 표시기
  - 신호음(톤 및 볼륨 조정 가능)
  - 데이터로직 ‘Green Spot’로 판독 피드백
  - 판독 LED


• 해상도 (최대)
  - QD2500, QM2500, QBT2500
  - 1D Linear: 0.077 mm / 3 mils;
  - PDF417: 0.077 mm / 3 mils;
  - Data Matrix: 0.127 mm / 5 mils;
  - QR Code: 0.17 mm / 6.7 mils

  - QW2500
  - 1D Linear: 0.077 mm / 3 mils;
  - PDF417: 0.127 mm / 5 mils;
  - Data Matrix: 0.152 mm / 6 mils;
  - QR Code: 0.17 mm / 6.7 mils

리딩 스캔 거리

• 1D Linear
  - 기호 길이와 스캔 각도에 따라 최소 거리가 결정됩니다.
  - 인쇄 해상도, 대조 대비 및 주위 밝기에 따라 달라집니다.


• QD2500, QM2500, QBT2500

  - Code 39: 5 mils: 0.5 to 25.0 cm

  - Code 39: 10 mils: 0.5 to 38.0 cm

  - Data Matrix: 10 mils: 0.5 to 21.5 cm

  - EAN/UPCA: 13 mils: 0.5 to 41.0 cm

  - PDF417: 6.7 mils: 0.5 to 51.0 cm

  - QR Code: 20 mils: 0 to 37.0 cm



• QW2500

  - Code 39: 5 mils: 0.5 to 23.0 cm

  - Code 39: 10 mils: 0.5 to 37.0 cm

  - Data Matrix: 10 mils: 1.0 to 15.5 cm

  - EAN/UPCA: 13 mils: 1.0 to 40.0 cm

  - PDF417: 6.7 mils: 0.5 to 13.5 cm

  - QR Code: 20 mils: 1.0 to 33.0 cm

안전 및 규제

• 기관 승인
  - 본 제품은 용도에 필수적인 안전 및 규제 승인 요건을 충족합니다.
  - 전체 인증 목록은 본 제품의 빠른 참조 가이드를 참조하시기 바랍니다.


• 환경 규제 준수
  - 중국 RoHS 준수
  - EU RoHS 준수


• LED 인증
  - IEC 62471에 따른 Illuminator Exempt group
  - Aiming Risk Group 1

유틸리티

• Datalogic 알라딘™
  - 데이터로직 Aladdin™: 데이터로직 Aladdin 구성 프로그램은 무료로 다운로드할 수 있습니다.


• OPOS / JavaPOS
  - OPOS JavaPOS: JavaPOS 및 OPOS 유틸리티는 무료로 다운로드할 수 있습니다.


• 원격 호스트 다운로드
  - 원격 호스트 다운로드를 통해 서비스 비용을 절감하고 작동 성능을 개선합니다.

보증

• 보증
  - 5-Year Factory Warranty
