Zebra 주요 바코드 스캐너 -  고정형 스캐너

DS5502의 장점

Zebra의 stationary scanner Model

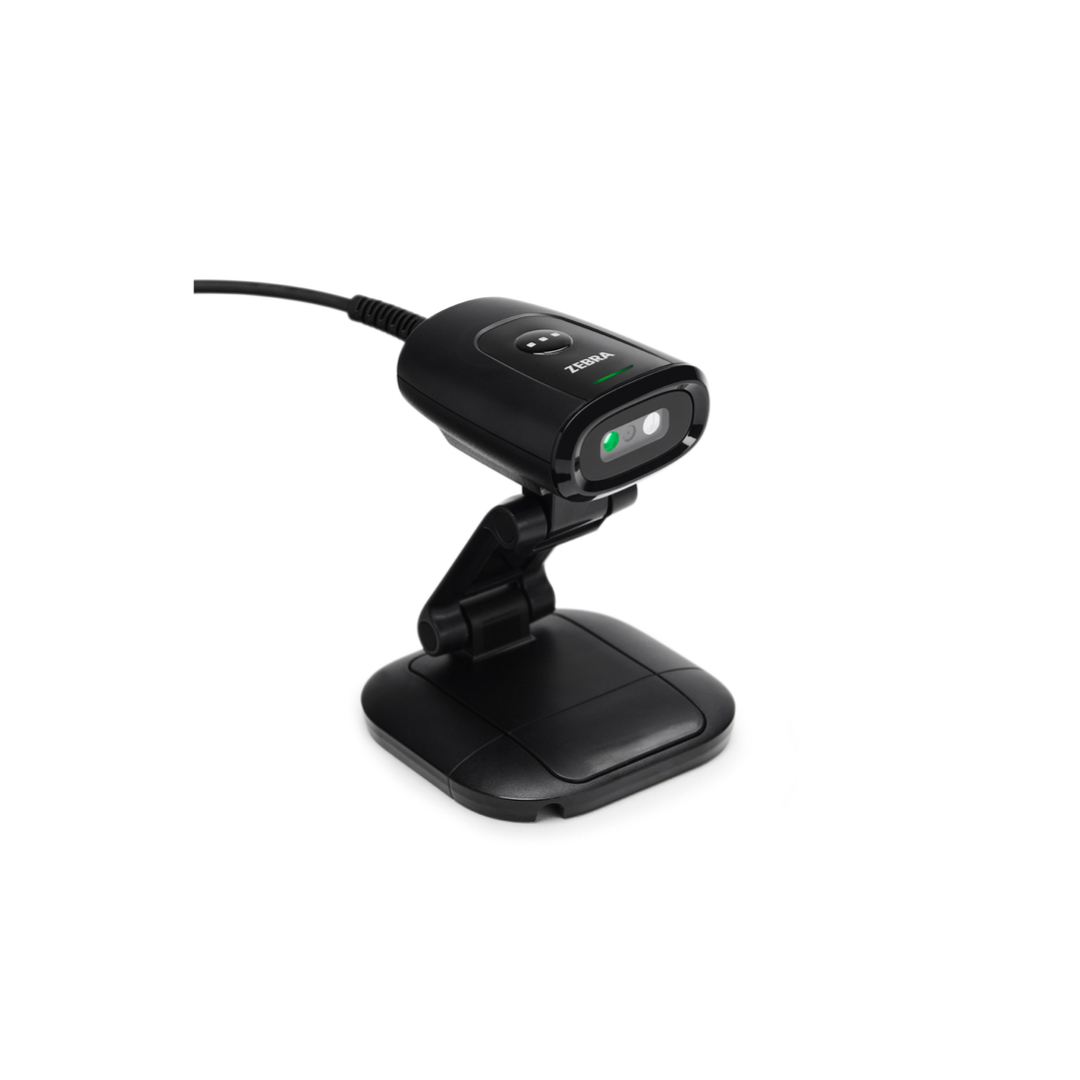

DS5502 고정형 스캐너 세부사양

DS5502 stationary scanner Specification

물리적 특성

• 크기
  - 1.2인치(높이) x 2.2인치(가로) x 2.8인치(너비)
  - (3.0센티미터(높이) x 5.6센티미터(가로) x 7.2센티미터(너비))


• 무게
  - 2.3온스(65.2그램)


• 입력 전압 범위
  - 4.75~5.25 VDC 호스트 전력
  - 4.75~5.25 VDC 외부 전원 공급장치


• 공칭 전압(평균)에서 작동 전류
  - 프레젠테이션 모드: 360 mA RMS(일반)
  - 트리거 모드: 350 mA RMS(일반)


• 공칭 전압(평균)에서 대기 전류(유휴)
  - 프레젠테이션 모드: 185 mA RMS(일반)
  - 트리거 모드: 155 mA RMS(일반)


• 색상
  - 알파인 화이트와 미드나이트 블랙


• 지원되는 호스트 인터페이스
  - USB
  - RS232


• USB 인증
  - USB 인증


• 사용자 표시등
  - 양호한 디코드 LED
  - 스피커(톤 및 볼륨 조정 가능)

성능 특성

• 스와이프 속도(핸즈프리)
  - 최적화 모드에서 13 mil UPC에 대해 초당 최대 100인치(254센티미터)


• 이미지 센서
  - 1280 x 800픽셀


• 조준 패턴
  - 원형 525nm 트루 그린 LED


• 조명
  - 웜화이트 LED 1개


• 이미저 시야각
  - 화각 48° H x 30° V


• 최소 프린트 대비
  - 최소 15% 반사 차


• 경사 공차
  - +/- 60°


• 상하 각도 공차
  - +/- 60°


• 좌우 각도 공차
  - 0° - 360°

이미징 특성

• 그래픽 형식
  - Bitmap
  - JPEG 또는 TIFF 형식으로 이미지 내보내기 가능


• 이미지 품질
  - 200 PPI
  - 6.0 x 3.8인치(15.2 x 9.5센티미터) 문서 @ 7.0인치(17.8센티미터)



사용자 환경

• 작동 온도
  - -4F ~ +122F(-20C ~ +50C)


• 보관 온도
  - -40F ~ 158F(-40C ~ 70C)


• 습도
  - 5%~95% RH
  - 비응축


• 환경친화적 밀봉
  - IP54


• 낙하 사양
  - 5피트(1.5미터) 높이에서 콘크리트 바닥에 수차례 낙하 충격을 견딜 수 있도록 설계


• 승인받은 세척제
  - 승인받은 세척제의 전체 목록은 제품 참조 가이드를 참조하십시오.


• 정전기 방전(ESD)
  - ESD,
  - EN61000-4-2 기준
  - +/-15 KV Air
  - +/-8 KV 직접
  - +/-8 KV 간접


• 주변 조명 내성
  - 0~10,000 촉광/0~107,600 Lux

심볼 디코딩 기능

• 1D
  - Code 39
  - Code 128
  - Code 93
  - Codabar/NW7
  - Code 11
  - MSI Plessey
  - UPC/EAN
  - I 2 of 5
  - Korean 3 of 5
  - GS1 DataBar
  - Base 32 (Italian Pharma)를 포함하는 모든 주요 1D 바코드


• 2D
  - PDF417
  - Micro PDF417
  - Composite Codes
  - TLC-39
  - Aztec
  - DataMatrix
  - MaxiCode
  - QR Code
  - Micro QR
  - Han Xin
  - Postal Codes
  - SecurPharm을 포함하는 모든 주요 2D 바코드


• OCR
  - OCR-A
  - OCR-B
  - MICR
  - 미국 통화


• 최소 입력 해상도
  - Code 39: 3.0 mil
  - Code 128: 3.0 mil
  - Data Matrix: 5.0 mil
  - QR Code: 5.0 mil


• 전체 심볼 목록은 제품 참조 가이드를 참고하십시오.

디코딩 범위(일반)1

• .

액세서리

• .구즈넥 프레젠테이션 스탠드;
• 3-1 마운트(PC 디스플레이 마운트, 프레젠테이션 스탠드, 벽면 장착);
• 표준 1/4” - 20 장착 나사를 지지하는 타사 액세서리 지원

규제

• 환경친화성
  - .RoHS - EN IEC 63000:2018 수정본 2015/863
  - WEEE RECAST 2012/19/EU
  - 중국 RoHS - SJ/T 11364
  - REACH - EC 1907/2006


• 전기 안전
  - EN 62368-1:2014/AC:2015
  - EN 62368-1:2014/A11:2017
  - IEC 62368-1:2014
  - EN IEC 62368-1:2020+A11:2020
  - IEC 62368-1:2018
  - UL 62368-1, Third Edition
  - CAN/CSA-C22.2 No. 62368-1-19


• LED 안전
  - EN 62471
  - IEC 62471 및 모든 각국 수정 버전


• EMI/RFI
  - FCC 47 CFR Part 15B
  - ICES-003
  - EN55032
  - EN55035
  - EN61000-6-2
  - EN60601-1-2
  - IEC60601-1-2
  - VCCI 및 SABS

유틸리티 및 관리

• 123Scan
  - 스캐너 매개변수를 프로그래밍하고, 펌웨어 업그레이드, 스캔한 바코드 데이터와 스캔 통계, 배터리 상태 및 자산 데이터를 표시하고, 보고서를 프린트할 수 있습니다.
  - www.zebra.com/123scan


• 스캐너 SDK
  - 문서, 드라이버, 테스트 유틸리티 및 샘플 소스 코드를 모두 포함하는 완벽한 기능을 갖춘 스캐너 애플리케이션을 생성합니다.
  - www.zebra.com/scannersdkforwindows


• 스캐너 관리 서비스(SMS)
  - Zebra 스캐너를 원격으로 관리하고 자산 정보를 조회할 수 있습니다.
  - www.zebra.com/sms

보증

• .Zebra의 하드웨어 보증서에 명시된 약관에 따라 DS5502는 제조 과정 및 자재의 결함에 대해 배송일부터 5년간 보증됩니다.
• Zebra 하드웨어 제품 보증서 전문은 다음을 참조하십시오: www.zebra.com/warranty

권장 서비스

• .Zebra OneCare Select; Zebra OneCare Essential

각주

• 1. 거리는 심볼 유형과 크기에 따라 다릅니다.사양은 사전 통지 없이 변경될 수 있습니다.
