DS4678-XD의 장점

Zebra의 General Purpose Handheld Scanners Model

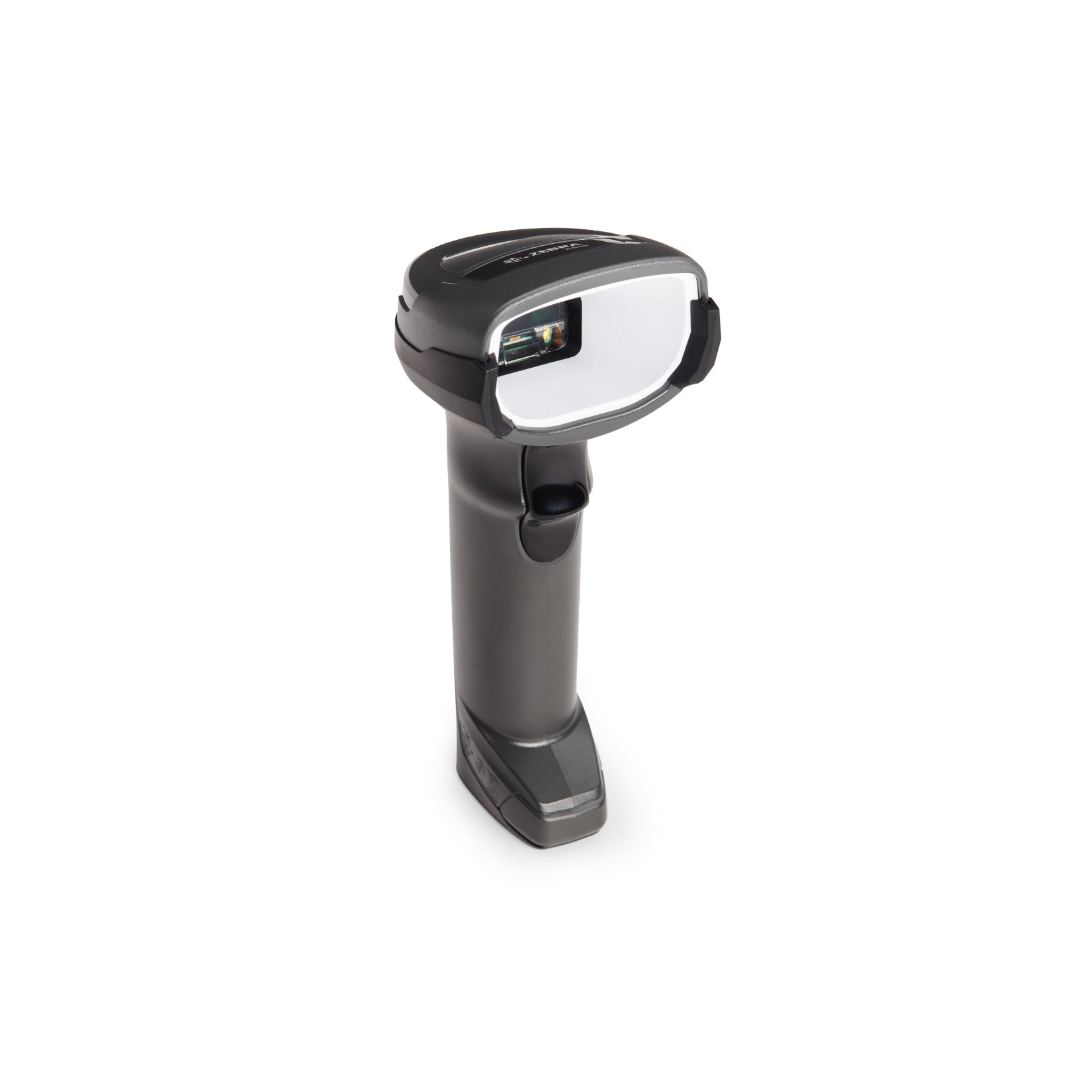

DS4678-XD 핸드헬드 스캐너 세부사양

DS4678-XD General Purpose Handheld Scanner  Specification

물리 사양

• 크기
  - 유선형 DS4608-XD:
  - 6.5인치(높이) x 2.6인치(가로) x 3.9인치(너비)
  - 16.5센티미터(높이) x 6.7센티미터(가로) x 9.8센티미터(너비)
  - 무선형 DS4678-XD:
  - 6.6인치(높이) x 2.6인치(가로) x 4.2인치(너비)
  - 16.8센티미터(높이) x 6.6센티미터(가로) x 10.7센티미터(너비)
  - 표준 크래들:
  - 2.8인치(높이) x 3.3인치(가로) x 8.3인치(너비)
  - 7.1센티미터(높이) x 8.4센티미터(가로) x 21.1센티미터(너비)
  - 프레젠테이션 크래들:
  - 2.8인치(높이) x 3.3인치(가로) x 8.3인치(너비)
  - 7.1센티미터(높이) x 8.4센티미터(가로) x 21.1센티미터(너비)


• 무게
  - 유선형: 5.7온스(161.9그램)
  - 무선형: 7.9온스(225그램)
  - 표준 크래들: 7.1온스(201.3그램)
  - 프레젠테이션 크래들: 6.5온스(184.3그램)


• 입력 전압 범위
  - 유선형: 4.5~5.5 VDC 호스트 전력; 4.5~5.5 VDC 외부 전원 공급 장치
  - 표준/프레젠테이션 크래들: 4.7~5.5 VDC 호스트 전력; 10.8~13.2 VDC 외부 전원 공급 장치


• 공칭 전압(5.0V)에서 작동 전류
  - 유선형: 340 mA(통상)
  - 표준/프레젠테이션 크래들: 470 mA(통상)
  - 표준 USB; 743mA(통상) 12V


• 공칭 전압(5.0V)에서 대기 전류(유휴)
  - 유선형: 150 mA(통상)


• 색상
  - 노바 화이트(유선형만 해당)
  - 트와일라이트 블랙


• 지원되는 호스트 인터페이스
  - USB 인증
  - RS232
  - 키보드 웨지
  - TGCS (IBM) 46XX
  - RS485


• 키보드 지원
  - 90여 개의 다국어 키보드 지원


• 사용자 표시등
  - 다이렉트 디코딩 표시등
  - 디코딩 양호 LED
  - 후방 LED
  - 알림음(음조 및 음량 조절식)
  - 촉각/진동

성능 특성

• 광원
  - 조준 패턴: 원형 528nm true green LED


• 조명
  - 웜화이트 LED 2개


• 이미저 시야각
  - 공칭 34° H x 21.6° V


• 이미지 센서
  - 1280 x 800픽셀


• 최소 프린트 대비
  - 최소 15% 반사 차


• 스큐/피치/롤 공차
  - +/- 60°, +/- 60°, 0°–360°

이미징 특성

• 그래픽 형식 지원
  - Bitmap, JPEG 또는 TIFF 형식으로 이미지 내보내기 가능

심볼 디코딩 기능2

• 1D
  - Code 39
  - Code 128
  - Code 93
  - Codabar/NW7
  - Code 11
  - MSI Plessey
  - UPC/EAN
  - I 2 of 5
  - Korean 3 of 5
  - GS1 DataBar
  - Base 32 (Italian Pharma)


•  2D
  - PDF417
  - Micro PDF417
  - 복합 코드
  - TLC-39
  - Aztec
  - DataMatrix
  - DotCode
  - Dotted DataMatrix
  - MaxiCode
  - QR Code
  - Micro QR
  - Han Xin
  - 우편 번호
  - SecurPharm


•  최소 요소 해상도
  - Code 39 - 2.0 mil
  - DataMatrix - 4.0 mil



사용자 환경

• 작동 온도
  - +32.0F∼+122.0F(0.0C∼+50.0C)


• 보관 온도
  - -40.0F∼+158.0F(-40.0C∼+70.0C)


• 습도
  - 5%~95% RH, 비응축


• 낙하 사양
  - 6.0피트(1.8미터) 높이에서 콘크리트 바닥에 수차례 낙하 충격을 견딜 수 있도록 설계


• 충격 사양
  - 1.5피트(0.5미터) 높이 텀블러에서 2,000회 충격에 견딜 수 있도록 설계


• 밀봉
  - IP52


• ESD
  - 스캐너/표준 크래들/프레젠테이션 크래들: ESD, EN61000-4-2 기준, +/-15 KV Air, +/-8 KV 직접, +/-8 KV 간접


• 주변 조명 내성
  - 0~10,000 촉광/0~107,000 Lux



무선 사양(DS4678-XD)

• Bluetooth 무선
  - Standard Bluetooth 버전 5.2, BLE 포함: 클래스 1 330피트(100m) 및 클래스 2 33피트(10m), 직렬 포트 및 HID 프로파일
  - 조정식 전력: 클래스 1: 출력 전원 조정 가능(최저 2.0dbm, 8단계)
  - 클래스 2: 출력 전원 조정 가능(최저 0dbm, 8단계)

배터리(DS4678-XD)

• 배터리
  - 유형: 리튬 이온(자산 보고 기능 포함)
  - 용량: 2,500 mAh
  - 최대 충전 시 스캔 횟수: 50,0003
  - 방전 상태에서 완전 충전까지의 충전 시간:
  - 2시간 15분(외부 12V 사용 시)
  - 4시간 30분(외부 5V 사용 시)
  - 3시간(BC1.2 USB 사용 시)
  - 7시간 45분(표준 USB 사용 시)

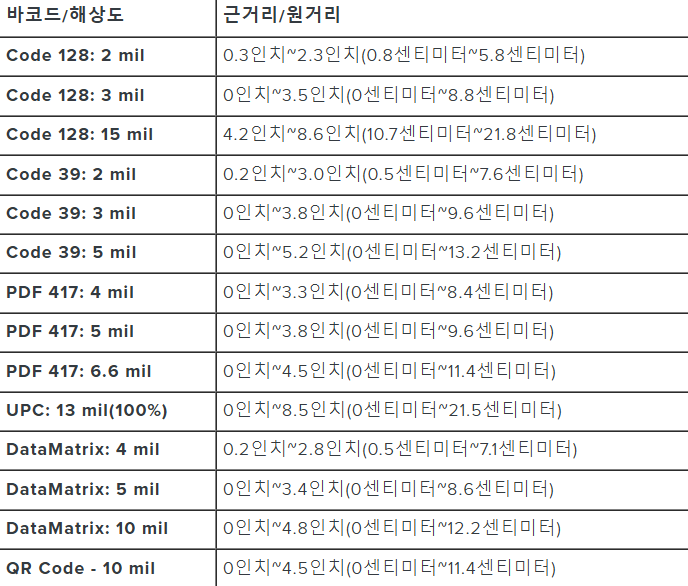

디코딩 범위(통상)2

규제

• 환경친화성
  - 2011/65/EU
  - EN 50581:2012
  - EN IEC 63000:2018


•  전기 안전
  - UL 60950-1, 제2판, CAN/CSA-C22.2
  - No. 60950-1-07. EN 60950-1:2006/A2:2013
  - IEC 60950-1:2005/A2:2013
  - IEC 62368-1(ed.2)
  - EN 62368-1:2014


• LED 안전
  - IEC 62471:2006(Ed.1.0)
  - EN 62471:2008


• EMI/RFI
  - FCC: 47 CFR Part 15, Subpart B, Class B
  - ICES-003 Issue 6, Class B
  - EN 55032, Class B
  - EN 55024 EN 55035
  - EN 60601-1-2:2015, IEC 60601-1-2:2014

액세서리

• 구스넥 인텔리스탠드
• 컵
• 표준 크래들
• 프레젠테이션 크래들

각주

• 1. 전체 심볼 목록은 제품 참조 가이드를 참고하십시오.

• 2. 프린트 해상도, 대비, 외부 광선에 종속적.  사양은 사전 통지 없이 변경될 수 있습니다.

권장 서비스

• Zebra OneCare 셀렉트
• Zebra OneCare 에센셜
• Zebra OneCare 배터리 유지보수

보증

• Zebra의 하드웨어 보증서에 명시된 약관에 따라 DS4678과 CR8178은 제조 과정 및 자재의 결함에 대해 배송일부터 3년간 보증됩니다.
• DS4608은 배송일로부터 5(오)년 동안 제작 과정 및 재료에 하자가 없음을 보증합니다.
• 자세한 Zebra 하드웨어 제품 보증서 전문은 다음을 참조하십시오:
• www.zebra.com/warranty
